УСТРОЙСТВО ЗАРЯДНОЕ
ЗР-75А-80В
ОБЩИЕ СВЕДЕНИЯ
Предназначено для заряда - разряда кислотных и
щелочных аккумуляторных батарей всех типов, эксплуатируемых на авто-, мото-
транспорте, спецтранспорте, связи, авиации, электротранспорте, ж/д и пр.
Структура условного
обозначения
Устройство ЗР-75А-80В:
ЗР – устройство зарядно - разрядное
75А – зарядно - разрядный ток до 75 А;
80В – максимальное напряжение 80В.
Условия эксплуатации
Закрытые отапливаемые помещения с температурой
окружающей среды от плюс 1 до плюс 35ºС,
не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов,
атмосферное давление
– 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В...................................................…............. 380
- частота,
Гц...........................................................…..…..….50
- число фаз………………………………………………3 с нулем
2. Диапазон стабилизированного зарядного тока,
А….. 5...75
3. Максимальное зарядное напряжение,
В..……………....80
4. Потребляемая мощность, кВА, не
более...................….. 6,5
5. Габаритные размеры,
мм.......................................... 520х320х670
6. Масса, кг, не
более....................................................….…100
Предлагаемое зарядно - разрядное устройство
просто и надежно в эксплуатации. Оборудовано измерительными приборами зарядно -
разрядного тока и напряжения на аккумуляторной батарее, а также световой
сигнализацией работы устройства. Обеспечивает отключение тока заряда - разряда
аккумуляторной батареи при перегрузке силовой цепи.
Гарантийный срок хранения – не более 12 месяцев с
момента продажи.
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ

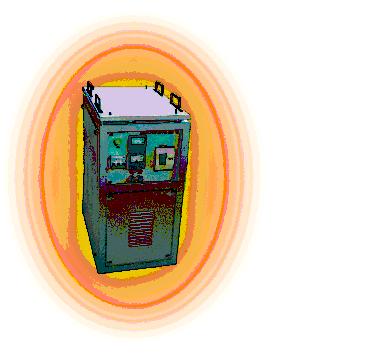

Конструктивно устройство
выполнено в виде металлического каркаса, в котором установлен тиристорный
преобразователь; в нижней части каркаса размещен силовой трансформатор.
На передней панели установлены
выключатель, предназначенный для включения питающей сети ~380В и выключатель,
предназначенный для подключения заряжаемой аккумуляторной батареи.
На двери установлены таблички,
на которых нанесены надписи: заводской номер, наименование изделия, масса
изделия, степень защиты. Устройство ЗР-75А-80В снабжено ручками и зажимом
заземления.
На лицевой панели устройства
расположены органы управления и индикации: вольтметр, индикатор наличия
напряжения питания, резистор для установки тока заряда - разряда, амперметр,
индикатор сигнализации перегрузки.
Подключение зарядно -
разрядного устройства к питающей сети и подключение аккумуляторной батареи
производится к специальным зажимам, расположенным со стороны задней панели.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Зарядно-разрядное устройство
ЗР-75А-80В ……..……….….1 шт.
Упаковка…………………………………………….…………. 1 шт.
Упаковочный ящик…………………………………….………1 шт.
Эксплуатационная документация.……………..….………….1
компл.
Сертификат качества……………..………………….…………1 шт
|
