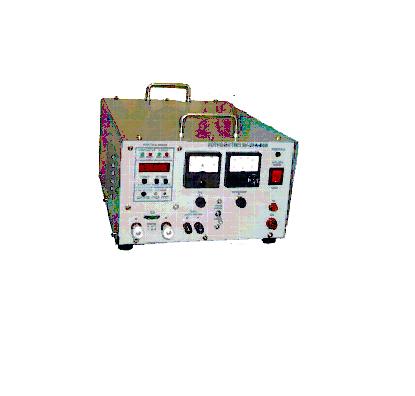

УСТРОЙСТВО ЗАРЯДНОЕ ЗУ-20А-40В

ОБЩИЕ СВЕДЕНИЯ

Предназначено для заряда щелочных аккумуляторных батарей типа СЦ-25, 5НК-55, 5НК-80, 5НК-125, а также для заряда свинцово-кислотных аккумуляторных батарей стартерной группы.

Структура условного обозначения

 Устройство ЗУ-20А-40В:

ЗУ – зарядное устройство;

20А – зарядный ток до 20 А;

40В – напряжение батареи до 40 В.

Условия эксплуатации

Закрытые помещения с температурой окружающей среды от минус 20 до плюс 50ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность воздуха (при +25ºС) – 80%

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- напряжение, В................................................................... 220

- частота, Гц...............................................................….... 50, 60

2. Диапазон стабилизированного зарядного тока, А….. 0...20

3. Номинальное напряжение заряжаемой батареи, В.… 1...40

4. Диапазон времени регулирования заряда, час……….1…12

5. Потребляемая мощность, кВА, не более...................….. 1

6. Габаритные размеры, мм.......................................... 320х500х210

7. Масса, кг, не более............................................................ 12

Устройство обеспечивает:

- автоматическое отключение тока заряда аккумуляторной батареи в соответствии с установкой времени;

- автоматическое отключение тока заряда аккумуляторной батареи при достижении на ней заданной величины напряжения;

- цифровую индикацию текущего времени заряда аккумуляторной батареи;

- автоматическое отключение силовой цепи устройства при токах заряда, превышающих максимальный, а также от не­правильного подключения (обратная полярность) аккумуляторной батареи при зарядке.

Гарантийный срок хранения – не более 12 месяцев со дня изготовления до момента продажи.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Зарядное устройство представляет собой  стабилизатор тока на основе импульсного преобразователя.

Продолжительность заряда задается с по­мощью счетчика времени и формирователя уставок времени, выполненными на логических элементах.

Элементы схемы смонтированы в корпусе, на лицевой панели  которого расположены:

-   тумблер  включения/отключения питающей цепи;

-   индикатор  включения питающей сети;

-   сетевой предохранитель;

-   переключатель выбора длительности заряда;

-   потенциометр задания величины зарядного тока;

-   потенциометр регулирования напряжения окончания заряда;

-   блок кнопок  для пуска и останова процесса заряда;

-   индикатор включения тока заряда;

-   амперметр контроля тока заряда;

-   вольтметр контроля напряжения на аккумуляторной батарее;

-   цифровые индикаторы отображения текущего времени заряда;

-   индикатор выключения тока заряда по истечении установленного времени;

-   автоматический выключатель выключения тока заряда при перегрузке;

-    индикатор выключения тока заряда при перегрузке;

-   зажимы для подключения аккумуляторной батареи;

-   клемма для заземления устройства.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Зарядное устройство ЗУ-20А-40В ………………………1 шт.

Вставка плавкая ВПЗБ-1 10А 250В ……………………..2 шт.

Провод с зажимами ………………………………………1 шт.

Провод с зажимом ………………………………………..2 шт.

Упаковочный ящик…………………………….….………1 шт.

Паспорт ……………………….………..……….…………1 шт.

Сертификат качества…………………………….………..1 шт
