УСТАНОВКА ПРИГОТОВЛЕНИЯ ЭЛЕКТРОЛИТА

ОБЩИЕ СВЕДЕНИЯ

Установка предназначена для выполнения технологических операций по дозированию и последующему смешиванию дистиллированной воды и серной кислоты с целью получения электролита заданной плотности. В качестве исходных материалов для приготовления электролита на установке должны использоваться:

-          дистиллированная вода по ГОСТ 6709 – 72;

-          серная кислота по ГОСТ 667-73 (плотностью 1.83 г/cм³ при температуре 25 ˚C).

Условия эксплуатации

 Закрытые отапливаемые помещения с приточно-вытяжной вентиляцией и температурой окружающей среды от  плюс 10 до плюс 35ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов в  концентрациях  вызывающих разрушение изоляции проводов и электрорадиоэлементов, атмосферное давление – 84,0...106,7 кПа, относительная влажность воздуха (при +25ºС) – не более 90%.

Помещение, предназначенное для эксплуатации установки, должно быть снабжено:

- электросетью, напряжением 220В;

      - пневмосетью, давлением 0,4-0,6 МПа, чистота воздуха не ниже 9-го класса по ГОСТ17433-80;

- водопроводной сетью с раковиной и краном для умывания;

- сетью канализации, оборудованной устройством для нейтрализации сточных вод, содержащих кислоту;

- приточно-вытяжной вентиляцией.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Производительность, литр/мин, не менее..............……………………....

2. Максимальная потребляемая мощность, кВА……………………………

3. Объем одной дозы, л, не менее……………………………………………3,5

4. Время получения одной дозы, мин., не более……………………………...2

5. Режим работы………………………………………………………… ручной

6. Степень вакуума в вакуумной системе установки, Мпа…………….0,4..0,6

7. Плотность электролита при температуре 25 C, получаемая

на установке, настроенной в состоянии поставки, г/cм³............….....1,27..1,30

8. Габаритные размеры установки, мм:……………………..... 1500х800х1200
9. Масса установки, кг…………………………………………………....…..100

10. Питающая сеть:

- напряжение, В………………………………………………………….……220

- частота, Гц………………………………………………………………..…. 50

- число фаз………………………………………………………………….……1

Степень очистки сжатого воздуха не ниже 9-го класса загрязненности по ГОСТ 17433-80.

11. Расход сжатого воздуха, подаваемого в установку, м³/час…………………...4,0

Гарантийный срок хранения – не более 12 месяцев со дня изготовления.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

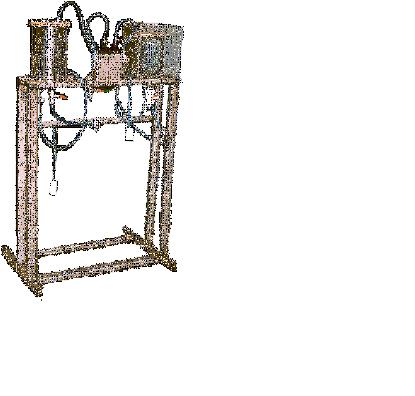

В основе работы установки лежит принцип перекачки дистиллированной воды и кислоты из штатных емкостей в соответствующие дозирующие устройства (блоки) путем создания вакуума в последних и далее, после завершения процесса дозирования, равномерного смешивания установленных доз компонентов при сливе их в общую емкость через смешивающее устройство. Установка включает в себя смонтированные на столе блок дозирования дистиллированной воды, блок дозирования кислоты, смеситель, блок вакуумный, пневмопанель (блок пневмораспределителей), устройство (блок) управления и установленный под столом бак для электролита, блок подготовки воздуха.
