ПУСКОВОЕ УСТРОЙСТВО
ПУ-12/24В-1000А
ОБЩИЕ СВЕДЕНИЯ
Предназначено для буферного пуска двигателей внутреннего сгорания транспортных
средств напряжением бортовой сети 12В или 24В.
Структура условного
обозначения
Устройство ПУ-12/24В-1000А:
ПУ – устройство пусковое;
1000А – максимальный выходной ток 1000 А;
12/24В – выходное номинальное напряжение 12/24В.
Условия эксплуатации
Помещения с температурой окружающей среды от -40
до + 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и
газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность
воздуха (при +25ºС) – 80%
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В...................................................……......…………..380
- частота,
Гц.........................................................…..………………..50
- число фаз…………………………………………………………….3
2. Выходное напряжение, В……………………………………… 12, 24
3. Максимальный выходной выпрямленный ток,
А……………..1000
4. Габаритные размеры,
мм........................................……….. 740х470х1135
5. Масса, кг, не
более........................................................………..…80
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ
Устройство представляет собой
неуправляемый выпрямитель, собранный по трехфазной мостовой схеме.

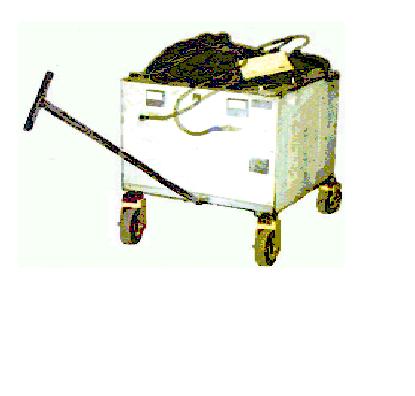

Конструктивно ПУ выполнено в
виде сварного каркаса из труб прямоугольного сечения, сзади и с боков закрытого
съемными перфорированными обшивками, каркас снабжен ручкой и колесами, чем
обеспечивается удобство перемещения ПУ по обслуживаемой территории. Устройство
оснащено вольтметром для индикации напряжения, амперметром для индикации
стартерного тока и переключателем 12/24 В в зависимости от бортовой сети
автомобиля.
Внутри каркаса на уголках и
кронштейнах размещены:
силовой трансформатор;
выпрямитель на силовых диодах;
выключатель-разъединитель.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Пусковое устройство ПУ-12/24В-1000А ………….……1 шт.
Розетка РШ-30-0-В-2Г/380-ухл4…………………...…….1 шт.
Провод………………………………..……………...…….2
шт.
Упаковка ……………………………………………….….1 шт.
Эксплуатационная документация.……………....…….1 компл.
|
