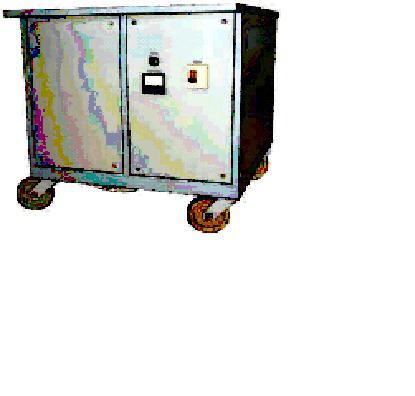

ПУСКОВОЕ УСТРОЙСТВО
ПУ-2000А-110В
ОБЩИЕ СВЕДЕНИЯ
Предназначено для пуска дизельных двигателей для
железнодорожного транспорта.
Структура условного
обозначения
Устройство ПУ-2000А-110В:
ПУ – пусковое устройство;
2000А – максимальный выходной ток 2000 А;
110В – максимальное выходное напряжение 110 В.
Условия эксплуатации
Помещения с температурой окружающей среды от -
25 до + 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и
газов, атмосферное давление – 630…800 мм. рт. ст. , относительная влажность
воздуха (при +25ºС) – 80%.
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В...................................................……......………………..380
- частота,
Гц.........................................................…..…..…..……………..50
- число фаз………………………………………………………………….3
2. Максимальный выходной выпрямленный ток в
течение.3сек.,А…. 2000
3. Максимальный выходной выпрямленный ток в
течение.10сек.,А…1500
4. Максимальный выходной выпрямленный ток в
течение.30сек.,А…1000
5. Стабилизированное выходное напряжение,
В………………………..110
6. Потребляемая мощность, кВА, не
более.............……………....…….. 105
7. Габаритные размеры,
мм........................................…………….. 490х1000х1270
8. Масса, кг, не
более........................................................……………..… 600
Устройство обеспечивает измерение выходного
напряжения щитовым вольтметром кл. 1,5; световую сигнализацию о подаче
напряжения питания – СЕТЬ.
Гарантийный срок хранения – не более 12 месяцев
со дня изготовления до момента продажи
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ
Устройство представляет собой
трехфазный полупроводниковый нерегулируемый выпрямитель, выполненный по мостовой
схеме Ларионова, обеспечивающей шестифазное выпрямление тока.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Пусковое устройство ПУ-2000А-110В ……..……….……………1
шт.
Лампа коммутаторная СКЛ-12-Л-3-220………………….……..…1
шт.
Ключ к замку ИПАТ.304215.606…………………………………..4 шт.
Упаковка …………………………………………………………….1 шт.
Эксплуатационная документация.……………..……………….1
компл.
Сертификат качества……………..…………………………….…...1 шт
|
