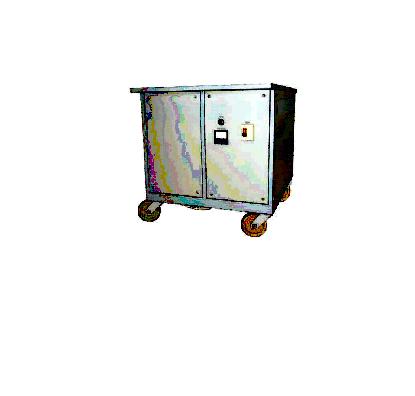

ПУСКОВОЕ УСТРОЙСТВО
ПУ-2100А-70В
ОБЩИЕ СВЕДЕНИЯ
Предназначено для пуска дизельных двигателей для
железнодорожного транспорта.
Структура условного
обозначения
Устройство ПУ-2100А-70В:
ПУ – пусковое устройство;
2100А – максимальный выходной ток 2100 А;
70В – максимальное выходное напряжение 70 В.
Условия эксплуатации
Закрытые отапливаемые помещения с температурой
окружающей среды от - 25 до + 40ºС, не взрыво- и не пожароопасные, не
содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст.
, относительная влажность воздуха (при +25ºС) – 80%.
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В...................................................……......………………..380
- частота,
Гц.........................................................…..…..…..……………..50
- число фаз………………………………………………………………….3
2. Максимальный выходной выпрямленный ток в
течение.3сек.,А…. 2100
3. Максимальный выходной выпрямленный ток в
течение.10сек.,А…1500
4. Максимальный выходной выпрямленный ток в
течение.30сек.,А…1000
5. Потребляемая мощность, кВА, не
более.............……………....…….. 85
6. Габаритные размеры,
мм........................................…………….. 490х1000х1270
7. Масса, кг, не
более........................................................……………..…600
Устройство обеспечивает измерение выходного
напряжения щитовым вольтметром кл. 1,5; световую сигнализацию о подаче
напряжения питания – СЕТЬ.
Гарантийный срок хранения – не более 12 месяцев
со дня изготовления до момента продажи
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ
Устройство представляет собой
трехфазный полупроводниковый нерегулируемый выпрямитель, выполненный по мостовой
схеме Ларионова, обеспечивающей шестифазное выпрямление тока.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Пусковое устройство ПУ-2100А-70В ……………….……………1
шт.
Лампа коммутаторная СКЛ-12-Л-3-220………………….……..…1
шт.
Ключ к замку ИПАТ.304215.606…………………………………..4 шт.
Упаковка …………………………………………………………….1 шт.
Эксплуатационная документация.……………..……………….1
компл.
Сертификат качества……………..…………………………….…...1 шт
|
