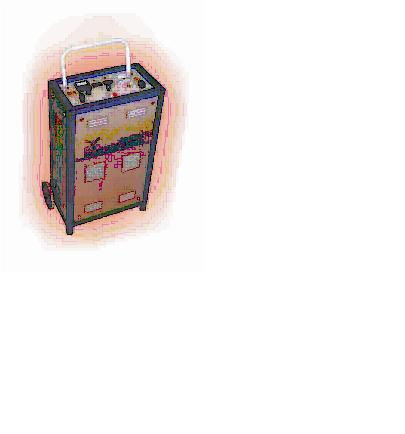

УСТРОЙСТВО ПУСКО-ЗАРЯДНО-РАЗРЯДНОЕ УПЗР-24В-315/25А
ОБЩИЕ СВЕДЕНИЯ
Предназначено для заряда-разряда аккумуляторных
батарей всех типов, а также для запуска двигателей транспортных средств с
напряжением питания бортовой сети 12В, 24В.
Структура условного
обозначения
Устройство УПЗР-24В-315/25А:
УПЗР – устройство пуско-зарядно-разрядное;
24В – напряжение батареи до 24 В
315А – номинальный ток в режиме запуска 315 А.
25А - зарядный ток до 25 А.
Условия эксплуатации
Закрытые отапливаемые помещения с температурой
окружающей среды от плюс 1 до плюс 35ºС, не взрыво- и не пожароопасные, не
содержащие агрессивных паров и газов, атмосферное давление – 630…800 мм. рт. ст.
, относительная влажность воздуха (при +20ºС) – 80%
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Питающая сеть:
- напряжение,
В...................................................…....….....… 220
- частота,
Гц...........................................................…..……..….50
2. Диапазон стабилизированного зарядного тока,
А……. 0,5...20
3. Номинальное напряжение заряжаемой батареи,
В.…… 1...24
4. Потребляемая мощность, кВА,
-
при заряде/разряде………………………..............…….. 0,5
-
при запуске………………………………………………...7
5. Габаритные размеры,
мм...................................…..... 534х950х327
6. Масса, кг, не
более...............................................…..........…52
Предлагаемое пуско-зарядно-разрядное устройство
просто и надежно в эксплуатации, позволяет постоянно контролировать ток
заряда/разряда и напряжение на аккумуляторной батарее, обеспечивает
автоматическое отключение тока при перегрузке в силовой цепи и при неправильном
подключении батареи (обратная полярность), запуск двигателей легковых и грузовых
автомобилей.
Обеспечивает проведение тренировочных и
контрольных циклов заряд/разряд необходимых при вводе новых батарей в
эксплуатацию в соответствии с руководством по эксплуатации батареи. При разряде
происходит рекуперация энергии, отдаваемой батареей в питающую сеть, что
позволяет экономить электроэнергию.
Гарантийный срок хранения – не более 12 месяцев
со дня изготовления до момента продажи
Гарантийный срок эксплуатации – 12 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП
ДЕЙСТВИЯ
На панели управления устройства расположены:
автоматический выключатель СЕТЬ для включения напряжения питающей сети;
индикатор СЕТЬ подачи напряжения питающей сети в устройство; амперметр для
измерения зарядного тока; вольтметр для измерения напряжения на АБ; цифровые
индикаторы ВРЕМЯ РАБОТЫ, ЧАСЫ, МИНУТЫ для отображения текущего времени
заряда/разряда; индикатор КОНЕЦ РАБОТЫ, указывающий выключение
зарядного/разрядного тока при достижении времени заданной уставки; кнопки ПУСК,
СТОП включения/выключения режима; переключатель УСТАВКА ВРЕМЕНИ задания уставки
времени в часах; переключатель БАТАРЕЯ выбора номинального напряжения
обслуживаемой батареи; тумблер УСТАВКА выбора уставки напряжения или времени;
переключатель РОД РАБОТЫ для выбора режима работы устройства; ручка для
установки значения зарядного тока АБ; автомат защиты зарядной/разрядной цепи;
индикатор ОБРЫВ ЦЕПИ, указывающий о срабатывании автомата защиты или плохом
контакте зарядной/разрядной цепи.
На задней обшивке устройства расположены шинные
переключатели рода работ ЗАПУСК – ЗАРЯД/РАЗРЯД и выведены: шнур электропитания
для подключения к питающей сети, силовые провода с зажимами.
Устройство обеспечивает задание уставок времени
заряда и разряда, счет времени заряда и разряда, плавную установку величины
тока, автоматическое отключение АБ после окончания заряда (разряда) в
соответствии с уставкой времени, задание уставок предельного напряжения при
заряде и конечного напряжения при разряде для АБ с номинальным напряжением 6,
12, 24 В.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Пуско-зарядно-разрядное устройство
УПЗР-24В-315/25А ………1 шт.
Розетка РШ30-В-25/380УХЛ4………………………………………1 шт.
Упаковка …………………………………………………….……….1 шт.
Паспорт……………………………..……………..………………….1 шт.
Сертификат качества……………..……………………………..…...1 шт.
|
