УСТРОЙСТВО ФОРМИРОВАНИЯ ФА-10-30А-230В

ОБЩИЕ СВЕДЕНИЯ

Устройство ФА-10-30А-230В предна­значено для батарейного формирования стартерных свинцово-кислотных АКБ.

  СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ФА-10-30А-230В:

ФА – формирование аккумуляторных батарей;

10 – количество независимых формировочных групп;

30А – максимальное выходной ток группы;

230В – номинальное напряжение выхода группы.

Условия эксплуатации

Закрытые отапливаемые помещения с температурой окружающей среды от  плюс 5 до плюс 40ºС, не взрыво- и не пожароопасные, не содержащие агрессивных паров и газов в  концентрациях  вызывающих разрушение изоляции проводов и электрорадиоэлементов, атмосферное давление – 84,0...106,7 кПа, относительная влажность воздуха (при +25ºС) – 80%.

ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Питающая сеть:

- род тока..................................................................…………………….......        переменный

- напряжение, В.................................................................…………………................ 380

- частота, Гц.........................................................................……………………..........  50

- число фаз..............................................................……………………................  3 с нулем

2. Выходное напряжение выпрямителя управляемого максимальное при допустимом
отклонении питающей сети, В.............................................…………….....................…..  280

3. Количество ступеней зарядного тока..……………………………………………...4

4. Диапазон зарядного тока, А....………………………………………………….....3...30.

5. Относительная погрешность стабилизации зарядного тока в указанном диапазоне,
% не более …………………………………………………………………………………± 1,5.

6. Суммарная длительность уставок четырех ступеней, ч...........…………................64.

7. Дискретность задания уставок времени ступеней, мин.....………………...............1.

8. Максимальная потребляемая мощность, кВА...................………………..…........90,0.

9. Относительная погрешность отсчета текущего времени ступени, %……....не более ± 1.

10. Количество временных программ формирования в каждой группе аккумуляторных батарей:
- фиксированных (записанных в ПЗУ) …………………………………………………..…4
- произвольных (устанавливаемых оператором)………………………………………..….1

11. Габаритные размеры, мм:

длина...................………………………………...…………………………………......980.

ширина..................………………………………………………………………...........750.

высота....................……………………………………………………………….........2435.

12. Масса, кг..............……………………………………………………………….....1000.

Устройство обеспечивает: а) измерение тока и напряжения каждой группы щитовыми приборами кл.т.1,5 для тока и кл.т.2,5 для напряжения; б) световую сигнализацию подачи напряжения сети,  пуска, аварийного состояния каждой группы и звуковую сигнализацию аварийного состояния любой группы; в) цифровую индикацию номера  и  времени ступени  каждой  группы; г) внутреннюю защиту от перегрузки при превышении тока выпрямителя на величину от 20 до 25% выше максимального с отключением схемы управ­ления тиристорами выпрямителя; д) защиту со стороны выключателя в цепи силового трансформатора при превышении тока уставки выключателя;
е) защиту со стороны выключателя в цепи батареи при превышении тока уставки выключателя; ж) контроль изоляции выходных цепей каждого выпрямителя с подачей светового и звукового сигналов; и) отключение группы при обрыве в силовой цепи; к) батарейное формирование стартерных свинцово-кислотных аккумуляторных батарей; м) непрерывный режим работы; н) формировка 10 независимых групп 12-вольтных аккумуляторных батарей по 16 штук в каждой. При дополнительном соглашении устройство может обеспечивать: измерение температуры электролита в каждой группе, звуковую сигнализацию превышения температуры электролита с аварийным отключением питания групп, а также устройство с 10-ю ступенями формирования, причем в каждой ступени ток изменяется по линейному закону (в сторону уменьшения или увеличения) в пределах конкретных значений либо равен нулю (пауза).

Гарантийный срок хранения – не более 12 месяцев со дня изготовления.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию при соблюдении правил эксплуатации.

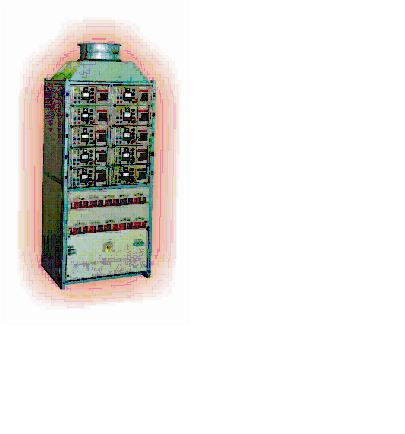

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструктивно устройство выполнено в виде сварного трубчатого каркаса. С лицевой стороны уст­ройства устанавливаются по направляющим десять блоков управляемых вы­прямителей. По пять блоков с каждой стороны. Ниже выпрямителей за съемной обшивкой установлены: автоматические  выключатели входных и выходных цепей выпрямите­лей; индикатор контроля изоляции; выключатель звукового сигнала, возникающего при нарушении цепи; сетевой выключатель; индикаторы наличия напряжения на первичной стороне силового трансформатора; кнопки включения-выключения вентилятора, устанавливаемого на­верху устройства. В нижней части устройства за задними дверями установлены: силовой трансформаторах; зажимы для подсоединения 4-х проводной  силовой  цепи напряжени­ем 380В; зажимы; клеммные блоки для подсоединения формировочной группы ак­кумуляторов;  розетки переменного тока напряжением 220В для подключения инструмента (паяльника, осциллографа) при ремонте изделия; блок сигнализации; устройство контроля изоляции.

На нижней правой полке каркаса установлен винт заземления.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

Устройство ФА-10-30А-230В ……………………………...……1 шт.

Комплект запасных частей………………………………….….1 компл.

Комплект инструмента и принадлежностей ………...………..1 компл.

Упаковка ……………………………………………..………..….1 шт.

Эксплуатационная  документация.……………..…...……..…..1 компл.

Сертификат качества……………..………………….…..……….1 шт.
