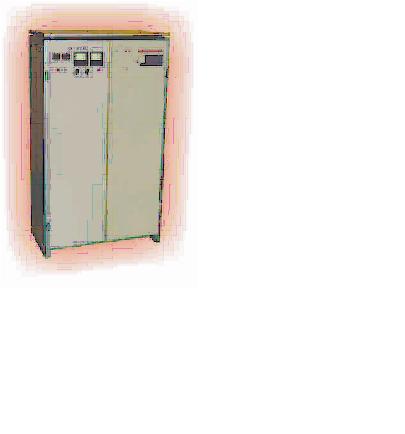

УСТРОЙСТВО ПИТАНИЯ ФА-500А-230В
ОБЩИЕ СВЕДЕНИЯ
Предназначено для беспайкового формирования
электродов (пластин) для свинцово-кислотных аккумуляторов.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ФА-500А-230В:
ФА – формирование аккумуляторных батарей;
500А – максимальное выходной ток;
230В – номинальное напряжение выхода.
Условия эксплуатации
Закрытые отапливаемые помещения
с температурой окружающей среды от плюс 5 до плюс 40ºС, не взрыво- и не
пожароопасные, не содержащие агрессивных паров и газов в концентрациях
вызывающих разрушение изоляции проводов и электрорадиоэлементов, атмосферное
давление – 84,0...106,7 кПа, относительная влажность воздуха (при +25ºС) – 80%.
ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Диапазон стабилизированного тока,
А..........…………………………….....10...800
2. Погрешность стабилизации тока,
%......................……………………………...1,5
3. Максимальное выходное напряжение, В
...............……….…..…………….....230
4. Погрешность отсчета времени,
%.............................……………………………0,1
5. Количество независимых формировочных групп,
шт. .......................................1
6. Питающая сеть:
- род
тока........................……………………………………….............переменный трехфазный
-напряжение,
В......................................................………………………................380
-частота,
Гц..........................................................…………………………...........50;
60
7. Максимальная потребляемая мощность, кВА....………………………….......250
8. Габаритные размеры, мм:
-
преобразователь................................………………………………............1130х730х1870
- силовой
трансформатор...................………………………………….......1000х1020х1030
9. Масса, кг:
-
преобразователь.............................................……………………….........…........550
- силовой
трансформатор.......................................……………………………......520
Управление процессом формирования осуществляется
по программе встроенного микроконтроллера и может использоваться в ручном или
автоматическом режимах управления. Автоматическое поддержание с высокой степенью
точности заданных параметров стабилизирует технологический процесс формирования
и сокращает брак, связанный с его отклонениями - коробление пластин, осыпание
активной массы.
Устройство снабжено световой сигнализацией
состояния и защитой от неисправностей в силовой цепи или отклонений от заданного
режима.
Гарантийный срок хранения – не более 12 месяцев
со дня изготовления.
Гарантийный срок эксплуатации – 18 месяцев со дня
ввода в эксплуатацию при соблюдении правил эксплуатации.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Конструктивно устройство выполнено в виде сварного трубчатого каркаса. С лицевой
стороны устройства устанавливаются по направляющим десять блоков управляемых
выпрямителей. По пять блоков с каждой стороны. Ниже выпрямителей за съемной
обшивкой установлены: автоматические выключатели входных и выходных цепей
выпрямителей; индикатор контроля изоляции; выключатель звукового сигнала,
возникающего при нарушении цепи; сетевой выключатель; индикаторы наличия
напряжения на первичной стороне силового трансформатора; кнопки
включения-выключения вентилятора, устанавливаемого наверху
устройства.
В нижней части
устройства за задними дверями установлены: силовой трансформаторах; зажимы для
подсоединения 4-х проводной силовой цепи напряжением 380В; зажимы; клеммные
блоки для подсоединения формировочной группы аккумуляторов; розетки
переменного тока напряжением 220В для подключения инструмента (паяльника,
осциллографа) при ремонте изделия; блок сигнализации; устройство контроля
изоляции.
На нижней правой полке каркаса
установлен винт заземления.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят:
Устройство ФА-10-30А-230В ……………………………...……1 шт.
Выпрямитель управляемый
……………………………………...1 шт.
Блок сигнализации
………………………………………………..1 шт.
Комплект запасных частей………………………………….….1 компл.
Комплект принадлежностей ……………………….…………..1 компл.
Упаковка ……………………………………………..………..….1 шт.
Эксплуатационная
документация.……………..…...……..…..1 компл.
Сертификат качества……………..………………….…..……….1 шт.
|
