Прибор для определения степени
загнивания древесины ПОЗД
Назначение
Прибор предназначен для определения
степени загнивания и качества древесины опор высоковольтных линий
электропередачи. Определение степени загнивание древесины производится в опасных
сечениях каждой детали опоры в местах предполагаемого загнивания.
Технические характеристики
- Максимальное погружение иглы в
древесину -110 мм
- Диапазон шкалы указателя глубины
погружения иглы 0 ÷ 110 мм
- Диапазон шкалы указателя усилия
проталкивания иглы в древесину 0 ÷ 60 кгс
- Цена деления шкалы указателя
усилия погружения иглы - 5 мм
- Цена деления шкалы указателя
усилия 10 кгс
- Приведенная погрешность
измерения погружения иглы (по указателю) - не более ±2%
- Приведенная погрешность
измерения усилия проталкивания иглы (по указателю) - не более ±5%
- Габаритные размеры (в уложенном
состоянии) - не более 310х105 мм
- Масса - не более 2 кг

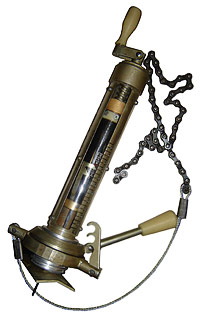

Прибор ПОЗД состоит из наружного
цилиндра, в который вставлен внутренний цилиндр с пружиной. Во внутреннем
цилиндре перемещается игла и звездочка. К звездочке прикреплен указатель шкалы
погружения иглы в древесину. Усилие, затрачиваемое на проталкивание иглы,
отсчитывается по дополнительной шкале. Перемещение иглы осуществляется при
помощи винтовой пары, приводимой в действие ручкой.
|
