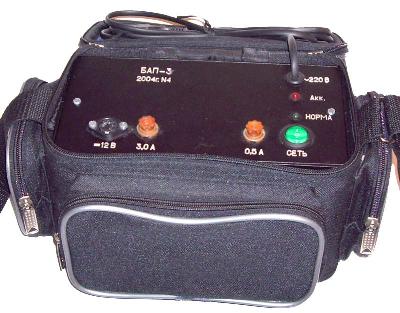

БЛОК АВТОНОМНОГО ПИТАНИЯ
«БАП-3»
Блок
питания «БАП-3» предназначен для питания пылемера радиоизотопного типа “ПРИМА”
(далее прибор) или других электронных устройств с напряжением питания 12 В
постоянного тока и средней потребляемой мощностью не более 12 Вт.
Блок питания
«БАП-3» может эксплуатироваться в следующих условиях:
- температура
окружающего воздуха от 0 до +35 о С;
- относительная
влажность воздуха до 95% при температуре +30 о С;
- атмосферное
давление от 90 до 106 кПа.
«БАП-3» имеет два
режима работы:
- режим работы от
сети (зарядка аккумуляторной батареи);
- режим автономной
работы.
В режиме работы от
сети «БАП-3» подключается к сетевому напряжению 220 В 50 Гц, которое
преобразуется с помощью трансформатора в напряжение 12 В 50 Гц, выпрямляется и
подается через схему ограничения тока заряда аккумулятора на выходной разъем =
12 В. При этом аккумуляторная батарея работает в буферном режиме. При отсутствии
нагрузки, подключенной к выходному разъему = 12 В, происходит заряд
аккумулятора. Для исключения перезаряда аккумулятора служит схема ограничения
тока заряда, срабатывающая при превышении на аккумуляторе значения напряжения
13,5 В.
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Напряжение
питания (сетевое), В: 220 (50 Гц).
• Выходное
напряжение (постоянный ток), В: от 10,5 до 14,0.
• Среднее значение
тока нагрузки:
- при работе от
сети 220 В 50 Гц, не более, А: 0,8;
- при работе в
автономном режиме, не более, А: 1,4.
• Емкость
аккумулятора, А·ч: 5,0.
• Габариты (не
более), мм: 280х180х120.
• Масса (не
более), кг: 4,0.
|
