ИРК-ПРО 7.4
НАЗНАЧЕНИЕ
И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

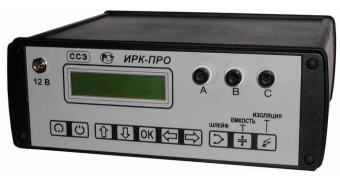

Кабельный прибор ИРК-ПРО
7.4 предназначен для:
- определения расстояния до
участка с пониженным сопротивлением изоляции кабеля;
- определения места обрыва или
перепутывания жил кабеля;
- измерения сопротивления
изоляции, шлейфа, омической асимметрии, электрической емкости всех типов
кабелей связи.
- Два уровня испытательного
напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с
импортным оборудованием.
- Память характеристик 30 рабочих
кабелей, 1 000 пар плановых измерений.
ХАРАКТЕРИСТИКИ
| диапазон измерения
сопротивления изоляции |
1 кОм - 30 000 МОм |
| диапазон электрической емкости |
0,1 - 2000 нФ |
| диапазон измерения
сопротивления шлейфа |
0 - 10 кОм |
| испытательное напряжение |
400 В, 180 В |
| диапазон Rп в месте
повреждения изоляции |
0 - 50 Мом |
| максимальная погрешность
определения расстояния до места повреждения изоляции |
для Rп = 0 - 3 МОм
0,1%+1м |
| максимальная погрешность
измерения сопротивления шлейфа в диапазоне |
0 ÷ 3000 Ом ±0,1% + 0,1 Ом
3 кОм ÷ 10 кОм ±0,1 кОм |
| максимальная погрешность
измерения омической асимметрии |
±0,1% + 0,1 Ом |
| максимальная погрешность
измерения сопротивления изоляции |
±2% + 1 кОм |
| максимальная погрешность
измерения емкости |
±2% + 0,1нФ |
| питание прибора от встроенного
аккумулятора |
12В 0,8 Ач |
| потребляемая мощность не более |
не более 1,5 Вт |
| Габариты |
230х65х90 мм |
| Вес |
1,5 кг |
СЕРТИФИКАТЫ
Государственный реестр №17719-98 по
разделу «Приборы кабельные» (ТУ 468К-А001-002-98). Сертификат об утверждении
типа средств измерений RU.C.34.001.A №5588. Сертификат соответствия ГОСТ Р №РОСС
RU.ME48.Н01512. Сертификат соответствия ССС №ОС/1-КИА-322.
|
