Наименование:
Поиск-310Д-2

Тип:
Трассодефектоискатель

ТУ:


Краткое тех. описание:
Вес антенны 650 г, приемника 650 г - в сочетании с инновационными методами поиска: непрерывные цифровые показания глубины и тока, фазовый (бесконтактный) и контактный поиск дефектов - делают прибор незаменимым при поиске повреждений оболочек ВОЛС и медных трасс

Цена Поиск-310Д-2:
Уточняйте по телефону или через обратную связь.

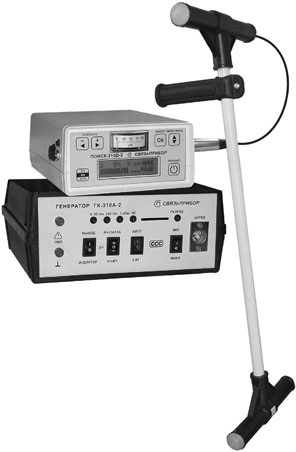

Поиск-310Д-2
трассодефектоискатель

Поиск-310Д-2

Антенна Поиск-310Д-2 имеет два датчика поля для поиска трассы и измерения глубины залегания. Конструкция антенны максимально облегчена для манипулирования во время пользования (вертикально или горизонтально). Тем самым обеспечивается широкая зона поиска и возможность использовать датчик как по максимуму, так и по минимуму без переключения режимов работы приемника. Ручка антенны может поворачиваться на 360° для удобства пользования. Вес антенны составляет 650 г, длина 68 см. Вес приемника 650 г.

Питание: встроенные NiMH 4 x АА >18 час непрерывной работы

1. Активные частоты

Поиск-310Д-2 использует две активные частоты: 273,5 Гц / 2187,5 Гц. Низкая частота 273,5 Гц используется для поиска повреждений контактным способом. Чем ниже частота, тем лучше можно отстроиться от паразитного сигнала через емкость кабеля и соответственно отыскать более высокоомный дефект. Высокая частота используется для поиска кабеля по максимуму и по минимуму, а также инновационными способами (в том числе бесконтактная локализация дефекта). Кроме того, поиск может осуществляться в широкополосном режиме для обнаружения силовых кабелей и трубопроводов.

2. Инновационные методы поиска

Метод CD (направление тока) :
Этот метод используется для однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями. В соседних кабелях наведенный ток имеет обратное по отношению к трассируемому кабелю направление. Направление тока определяет в модели фазовый детектор.

Кроме того, Поиск-310Д-2 использует метод двухчастотного сигнала, который основан на том, что сигналы разной частоты по-разному распространяются в подключенном кабеле и в коммуникациях с наведенным сигналом. Он повышает надежность и эффективность однозначного определения трассы в местах с близко проходящими друг к другу коммуникациями.

Метод фазовой детекции:
Этот метод реализован только в моделях Поиск-310Д-2 и Поиск-410-моноблок. Трассоискатель отслеживает фазу сигнала вдоль трассы. Фаза сигнала меняется при прохождении дефекта кабеля (метод более чувствительный, чем амплитудный), а также в местах выкладок (муфт) и крупных конструктивных элементов, где кабель резко меняет направление. Кроме того, по фазе можно отследить трассируемый кабель в местах схождения коммуникаций.

3. Сервисные функции

Функции

Поиск-310Д-2

Мониторинг глубины залегания кабеля

есть

Измерение силы тока для поиска ответвлений и параллельных трасс

есть

Автоматическая установка усиления

есть

Буквенно-цифровой дисплей

есть

Стрелочный индикатор

есть

Совместимость с прежними моделями (использование аксессуаров, работа от одного генератора)

есть

4. Дополнительные принадлежности

Катушка для выбора кабеля из пучка

в комплекте

Датчик отбора пар

в комплекте

Штыри для определения места повреждения оболочки кабеля

в комплекте

Индукционные клещи

опция

5. Технические характеристики

Активные частоты



режим "ВЧ"

2187,5 ± 1 Гц

режим "НЧ"

273,5 ± 0,5 Гц

Чувствительность для активных частот

(не менее), при максимальном усилении

25 мкВ

при минимальном усилении

25 мВ

Полоса пропускания по уровню -3 дБ

для частоты 2187,5 Гц ("ВЧ")

15 Гц

для частоты 273,5 Гц ("НЧ")

3 Гц

Глубина залегания трассы (не более)

5 м

Точность отыскания

20 см

Поиск повреждения изоляции с

переходным сопротивлением (контактный)

0 ÷ 1 Мом

Полоса приема в широкополосном режиме (режим "ФОН")

40 ÷ 8 000 Гц

Время непрерывной работы (не менее)

18 ч

Электропитание:

4 шт. АА
Ni-Mh, 2,3 А/ч.

Время зарядки аккумуляторов (не более)

4 ч

Габаритные размеры прибора (без сумки)

138х68х187 мм

Масса прибора (включая аккумуляторы)

0,65 кг

Габаритные размеры антенны

680х230х40 мм

Масса антенны

0,65 кг
