УСТАНОВКА АСТ-2М

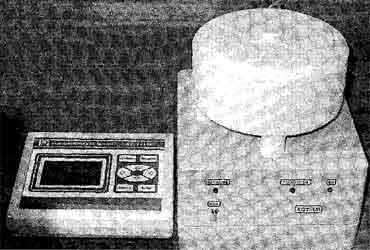

На
рисунке приведена установка для контроля качества трансформаторного масла (ТМ)
по параметру «tgδ
ТМ» с микропроцессорным управлением работы (АСТ-2М). Конструктивно АСТ-2М
состоит из двух блоков. Нагреватель, термостат, испытательная ячейка с ТМ,
высоковольтный источник и первичные датчики температуры ТМ и tgδ
ТМ размещены в блоке испытательном технологическом (БИТ) (справа на рис).
Основным элементом блока измерения и управления (БИУ) является микропроцессор,
задающий АСТ-2М программно-управляемый режим работы (на рис. слева).
Программное
обеспечение БИУ позволяет:
♦ задавать и
отслеживать режим работы АСТ-2М;
♦ 4 выводить в реальном времени результаты измерений на дисплей;
♦ хранить, выводить на дисплей, переносить в компьютер результаты до 256 опытов
по измерению зависимости tgδ=f(TТМ).
Основные
технические показатели АСТ-2М приведены в таблице.
|
№ |
Наименование
характеристики |
Значение
характеристики |
|
Основные
технические характеристики |
|
1 |
Испытательное
напряжение, Upae, В, (частотой F, Гц) |
2000±60; (50
±0,5) |
|
2 |
Диапазон
измерения tg5: относительные единицы; (%) |
0,0003 - 0,5;
(0,03 - 50) |
|
3 |
Диапазон
испытательной температуры ТМ, Т °С |
+10 ≤ Т ≤+100 |
|
4 |
Сохраняемые
результаты испытаний проб ТМ, шт. |
до 256 |
|
5 |
Масса, БИТ
кг, не более /Масса БИУ, кг, не более |
7,4/0,42 |
|
6 |
Габариты,
БИТ, мм, / БИУ, мм, не более |
235x200x210/190x140x75 |
|
Дополнительные технические характеристики |
|
8 |
Дополнительная обработка результатов измерения проб ТМ |
в Excel |
|
9 |
Объем
испытуемой пробы ТМ, мл |
30 |
|
10 |
Электрическая
емкость испытуемого объекта, С, пФ |
30-100 |
|
11 |
Электронный
календарь с часами и функцией регистрации временных показателей испытания
пробы ТМ |
Год,
месяц, число, время, начало и окончание испытаний |
|
12 |
Время нагрева
ТМ от Т=20°С до Т= 90°С, мин |
45±5 |
|
13 |
Измерение tg8
ТМ через ступени температуры ТМ, АТ°С |
ΔТ1Жд
= 1; ΔТ2Жд =5; ΔТ3жд
= 10 |
|
14 |
«Фискальный инспектор», регистрирующий общее количество испытанных
проб ТМ, шт. |
999 999 |
Преимущество
установки АСТ-2М перед аналогами:
♦ на порядок
меньшая масса (масса аналогов в полной комплектации превышает 65 кг. Иногда
достигает полторы - две сотни кг);
♦ микропроцессорный режим управления АСТ-2М при проведении испытаний;
♦ способность обработки и сохранения в памяти до 256 результатов испытаний проб
ТМ;
♦ подробная регистрация tgδ=f(TТМ);
♦ высокие эксплуатационные показатели;
♦ повышенная безопасность и культура при эксплуатации.
♦ +АСТ-2М является высокоинтеллектуальным средством измерения, не имеющая
аналогов на отечественном и конкурентоспособная на зарубежном рынках технической
продукции.
УСТАНОВКА АСТ-1М
Установка
АСТ-1М, являющаяся предыдущим аналогом
установки АСТ-2М,
обладала значительно меньшими функциональными возможностями, внесена в Госреестр
под № 28146-04. Имеет сертификат RU. C.34.007.A.M19184.
|
