Описание
Технические данные

Наименование:
ОНП-1М

Тип:
Приборы для контроля состояния заземляющих устройств электроустановок

ТУ:
ТУ 3185.803.71492113.2-04

Краткое тех. описание:
Для контроля состояния заземляющих устройств (ЗУ) электроустановок, для контроля заземляющих устройств электрических станций, подстанций, тяговых подстанций и установок электроснабжения железных дорог, опор В Л, устройств связи и пр. Диапазон измерения сопротивления, Ом: 0,002...2,0, 2,0...2000.

Цена ОНП-1М:
Уточняйте по телефону или через обратную связь.

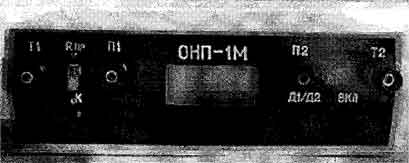

Приборы для контроля состояния заземляющих устройств электроустановок ОНП-1М

Ниже приводится информация о приборе ОНП-1М для контроля состояния заземляющих устройств (ЗУ) электроустановок с выполнением измерений:

-сопротивления растеканию ЗУ любых геометрических размеров;
-сопротивления прикосновения (шага) с последующим использованием измеренного значения сопротивления прикосновения (шага) и расчетного значения тока короткого замыкания для оценки напряжения прикосновения (шага);
- удельного сопротивления грунтов;
-активного сопротивления, в том числе сопротивления переходного контактного соединения;
-металлосвязи в ЗУ.

Основные параметры прибора ОНП-1М приведены в таблице.

Наименование параметра и единица его измерения	Значение параметра
Диапазон измерения напряжения прикосновения и шага, R,Om	Диапазон 1: 0,002 ...2,0 Диапазон 2: 2,0 ... 2000
Предел допускаемой основной относительной погрешности измерений сопротивления прикосновения	±[2+0,05(Rк/Rх-1)
Предельно допустимые значения сопротивления электродов, Ом, в диапазоне Д1 измерения сопротивления	потенциальных 7 000 токовых 3 000
Частота измерительного тока, Fp, Гц	12,5
Переменное напряжение на зажимах Т\иТ2, t/эфф В, не более	15
Режим измерений	автоматический
Индикация	ЖК индикатор
Напряжение питания, f/пит, автономное В, (А Ч) сетевое, В, (Гц)	автономное 12 (1,2) 220 (50)
Потребляемый ток, /пит, мА, не более	80
Габаритные размеры, мм	188х 158 х 65
Масса, кг, не более	1,3
