Защита ОРМ измерительного
оборудования расхода воды, указывающая на воздействие магнитного поля
Предназначение
Защита, неотъемлемой частью которой являются показатели магнитного поля MFI-3i,
предназначена для непрерывной регистрации сильного магнитного поля,
воздействующего на измерительное оборудование (водомеры, тепломеры и т.п.).
Магнитное поле, имеющее происхождение, например, от неодимового магнита, вносит
помехи в работу этого оборудования, приводя к большим погрешностям или полному
отсутствию показателей по измерению расхода воды. Описываемая защита является,
главным образом, измерительным оборудованием, принцип действия которого
основывается на магнитной муфте, как двуполевой, так и четырехполевой (с
усиленной устойчивостью к воздействию магнитного поля, в соответствии с нормой
EN14154).
Поскольку один пассивный показатель магнитного поля не в состоянии эффективно
показать воздействие сильного магнитного поля на измерительное оборудование, в
защите использованы три внутренних показателя MFI-3i, а в комплекте приложен
дополнительно один показатель для наружного монтажа MFI-Зо, на который
наклеиваются голограммы или предупредительные этикетки.
Принцип действия
В случае если на измерительное оборудование будет воздействовать магнитное поле
с напряженностью, которое может внести помехи в точность измерения, структура
расположения магнитных доменов показателя магнитного поля, вначале видимая в
форме геометрических фигур, будет неотвратимо нарушена или уничтожена.
Механическое
предохранение

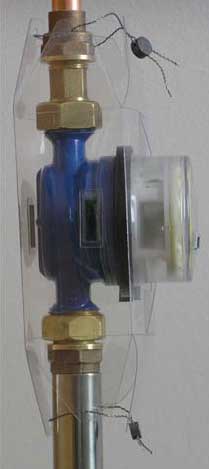

Защита имеет механическое предохранение в виде свинцовых пломб со стороны
соединительных муфт измерительного оборудования и монтажных этикеток,
наклеиваемых на корпусе после ее установки. Любая попытка непосредственного
вмешательства в показатели невозможна без неотвратимого повреждения защиты или
пломб. Монтаж
Монтаж защиты возможен на работающем в сети измерительном оборудовании даже в
том случае, когда расстояние между корпусом измерительного оборудования и
стенками ниши, в которой установлено это оборудование, очень мало.
Технические
данные:
- количество показателей магнитного поля: 3 внутренних и 1 наружный,
- высота: 210 мм,
- ширина: 85 мм,
- глубина: 60 мм,
- рабочая температура: - 40 °С + 70 °С,
- пассивный показатель - не требует какого-либо питания ни одним видом энергии:
ни электрической, ни механической, ни химической и не световой и не имеет
никаких подвижных элементов.
|
