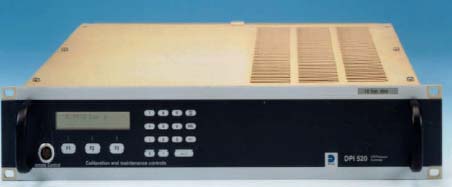

Пневматический контроллер давления DPI 520

Назначение: Задание, поддержание , измерение и регулирование давления. Идеальный прибор для автоматизации процесса калибровки и поверки средств измерения давления.

Точность: стандартно: 0.05 % ВПИ, по заказу улучшенная точность см. опции А1, А2

Краткое описание: Регулировка давления осуществляется системой отсечных соленоидных клапанов с малым ходом плунжера, что обеспечивает высокую чувствительность на утечки, бесшумность, высокое быстродействие и точность установки давления. Управление: с клавиатуры блока управленияRUI 101 встроенного в прибор, или с выносного блока управления в виде пульта RUI 100; через интерфейсы RS 232 или IEEE 488 ( идут стандартно) с ПК при создании собственных программ. В памяти прибора может храниться до 100 тест программ (на 20 точек устанавливаемого давления) созданных пользователем. С одного RUI терминала можно управлять 3-мя контроллерами. ПО Intercal-W позволяет проводить автоматическую калибровку; вести базу данных, создавать протоколы калибровки.

Технические характеристики:

Верхние пределы задания давления:
– из диапазона 350 мбар до 0-70 бар, Абсолютное.
– из диапазона 70 мбар до 0-70 бар, Избыточное

Точность:
– Стандартно: 0,05% ВПИ по заказу:
– 1. 0,05% ИВ в диапазоне от 20% до 100% диапазона
– 1.1 0,01 % ИВ в диапазоне от 0 до 20% диапазона
– 2. 0,025% ИВ в диапазоне от 20% до 100% диапазона
– 2.1 0,005 % ИВ в диапазоне от 0 до 20% диапазона

Дополнительная температурная погрешность:
– 0,01% ИВ/ °С в диапазоне 10 …30 °С.
– Для датчиков абс давления необходимо регулярно корректировать значение "0", в противном случае общая погрешность составит 0,5 % ВПИ

Перегрузки давления: 1,25 ВПИ (тревога звучит при 1,2 ВПИ)
Стабильность: 0,015% ИВ на 90 дней
Среда давления: Любой сухой некоррозийный газ
Время отклика: 1,2 с
Цифровые каналы: IEEE488 и RS232
Аналоговый выход:

– Выходное напряжение: 0-2В или 0-4В или 0-5В или 0-10В,
– Погрешность:± 0,3% ВПИ,
– Температурная погрешность: ± 0,5% ВПИ, в диапазоне температур от 0 до 50 ºС ,

– Сопротивление нагрузки: > 10 к Ом,

– Полоса пропускания 2 кГц.

Размер: 192×144×360 мм
Масса: 5.2 кг
Питание: 88-264 В, 47-65 Гц, 60 ВА
Рабочая температура: 0 … 40°С
Температура калибровки: 10 … 30°С
Температура хранения: -20 … 70°С
Входы подключения давления: G1/8 BSP Возможен заказ переходников(адаптеров)

Тип резьбы на входных портахдавления: G1/8 BSP , переходники по отдельному заказу.

Для блока управленияRUI 100 – выносного.

А – блок питания.

А1 напряжение питания180-260 В,

А2напряжение питания90-130 В.

В – RS 232 кабель для связи контроллера с блоком управления .

Опции:
– A - Повышенная точность:
· A1 ± 0,01 % ВПИ в диапазоне от 0 до 20%, ± 0,05% ИВ в диапазоне от 20% до 100% ВПИ.
· А2 ±0,005 % ВПИ в диапазоне от 0 до 20%, ±0,025% ИВ в диапазоне от 20% до 100% ВПИ.
– B - Отрицательная калибровка. Для измерения давления -1 бар.

Стандартная поставка:
– прибор,
– шнур питания и провода,
– сертификат и инструкция.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
– Контроллер DPI520.
– Диапазон давления, вид давления.
– Аналоговый выход 2,4,5 или 10 В = полной шкале.
– Опции.
