ДВС-И Датчики виброскорости / Измерения параметров движения / Измерения механических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДВС-И

Тип:
Датчики виброскорости

ТУ:
ИЦФР.402248.002 ТУ

Краткое тех. описание:
Для измерения среднего квадратического значения (СКЗ) и мгновенного значения горизонтальной (канал "X") и вертикальной (канал "Y") составляющих виброскорости, модуля векторной суммы СКЗ виброскорости каналов "X" и "Y", область применения - контроль параметров вибрации и вибродиагностика паровых и газовых турбин, насосов, двигателей и другого механического оборудования в составе измерительных систем на основе полевой шины стандарта IEA RS-485 и/или унифицированных электрических аналоговых сигналов.

Цена ДВС-И:
Уточняйте по телефону или через обратную связь.

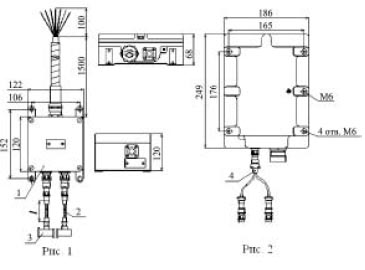

Датчик виброcкорости ДВС-И ИЦФР.402248.002

Датчик виброcкорости ДВС-И ИЦФР.402248.002

Датчик виброcкорости ДВС-И ИЦФР.402248.002

1 — преобразователь нормирующий;
2 — жгут соединительный;
3 — преобразователь электродинамический;
4 — жгут переходной из комплекта преобразователя нормирующего.

Назначение

Измерение среднего квадратического значения (СКЗ) горизонтальной (канал "X") и вертикальной (канал "Y") составляющих виброскорости, модуля векторной суммы СКЗ виброскорости каналов "X" и "Y" и мгновенного значения виброскорости по каналам "X" и "Y". Область применения - контроль вибросостояния и элементов конструкции газо- и нефтеперекачивающих агрегатов, паровых и газовых турбин, насосов, двигателей и других объектов.

Особенности

Применение в системах контроля с мультиплексными каналами связи (4-х проводная полевая шина стандарта RS-485).
Два автономных канала измерения с выходами RS-485, 4…20 мА, 0…5 В.
Для целей диагностики (визуализация, спектральный анализ) обеспечено измерение мгновенного значения сигнала (выходы 0…5 В).
Режимы, диапазоны измерения и частота среза цифровых фильтров низкой частоты (ФНЧ) переключаются дистанционно.
Возможность настройки в условиях эксплуатации.

Технические характеристики

Измеряемые параметры:
  • СКЗ канала Х;
  • СКЗ канала Y;
  • СКЗ модуля векторной суммы каналов Х и Y;
  • СКЗ на гармониках 0,5 F ; F ; 2 F ; 3 F (F- основная частота);
  • мгновенное значение сигнала.

Рабочий диапазон измерения СКЗ виброскорости, мм/с

от 2,5 до Vmax*

Максимальный диапазон частот (при выключенном цифровом ФНЧ), Гц

от 30 до 4 000

Частота среза цифровых ФНЧ, Гц

500, 750, 1 000, 15 00, 2 000

Основная относительная погрешность, %

± 7

Напряжение питания ДВС, В

от 18 до 36

Потребляемая мощность, Вт, не более

2

Максимальный ток потребления (при напряжении питания 18 В), мА, не более

80

Средняя наработка на отказ, ч, не менее

50 000

Цепи питания имеют гальваническую развязку от выходных цепей и корпуса.
* – От 25 до 40 мм/с.

Условия эксплуатации

Диапазон рабочих температур:
  • для преобразователя электродинамического, оС

от -40 до +180

  • для преобразователя нормирующего, оС

от -40 до +70

Степень защиты по ГОСТ 14254-96:
  • преобразователь нормирующий

IP66

  • преобразователь электродинамический

IP67

  • жгут

IP54

Состав

Таблица 1.

Преобразователь нормирующий

Код

Взрывозащита

Рис.

ПН1

1Ex[ib]mIIBT6

1

ПН2

1 (без вых. канала)

ПН3

1Ex[ib]dIIBT6

2

Преобразователь электродинамический

Код

Направление преобразования

Взрывозащита

ПЭ1

Горизонтальное (канал "Х")

1ExibIIBT6

ПЭ2

Вертикальное (канал "Y")

Жгут

Код

Длина, мм

L1

12 000

L2

24 000

L3

6 000

Таблица 2. Цифровой фильтр низкой частоты

Код

Частота среза, Гц

Ослабление, дБ/окт, не менее

Ф1

500

15

Ф2

750

15

Ф3

1 000

17

Ф4

1 500

17

Ф5

2 000

24

Допускается комплектация в любом сочетании.

Примечания:
  • Тип применяемых соединителей 2РМ.
  • Возможна поставка жгутов частично в металлорукаве (для ГПА с электроприводом).

Комплект поставки

ДВС-И ИЦФР.402248.002, ИЦФР.402248.002 ПС, ИЦФР.402248.002 РЭ, компакт-диск с пользовательской программой и эксплуатационной документацией.

Пример записи при заказе

Датчик виброскорости ДВС-И - ПН1/ПЭ1,ПЭ2/2L2/40/Ф1/21 ИЦФР.402248.002ТУ:
ПН1 - Код ПН согласно таблице 1
ПЭ1,ПЭ2 - Коды ПЭ согласно таблице 1
2L2 - Коды жгутов согласно таблице 1
40 - Vmax диапазона измерения, мм/с
Ф1 - Установленный фильтр согласно таблице 2
21 - Установленный режим измерения, первая цифра - по каналу X, вторая - по каналу Y:
1 - СКЗ виброскорости канала;
2 - модуль векторной суммы СКЗ виброскорости каналов Х и Y.
Датчик виброскорости ДВС-И - ПН1/ПЭ1,ПЭ2/2L2/40/Ф1/21 ИЦФР.402248.002ТУ означает -
Датчик виброскорости ДВС-И с классом взрывозащиты 1Ex[ib]mIIBТ6, измерением горизонтальной и вертикальной составляющих вибрации, соединительными жгутами длиной 24 000 мм.
Диапазон измерения до 40 мм/с, цифровой фильтр с частотой среза 500 Гц.

Режимы измерения:

  • по каналу Х (2) - "Модуль векторной суммы СКЗ виброскорости каналов Х и Y";
  • по каналу Y (1) - "СКЗ виброскорости канала".

Примечание: При отсутствии указаний о характеристиках датчик настраивается на измерение СКЗ виброскорости по каналам с диапазоном измерения до Vmax = 40 мм/с и фильтром Ф3.
По согласованию с изготовителем (разработчиком) возможна поставка датчиков с параметрами, отличающимися от приведенных (частота среза фильтра, длина жгута, диапазон измерения).
