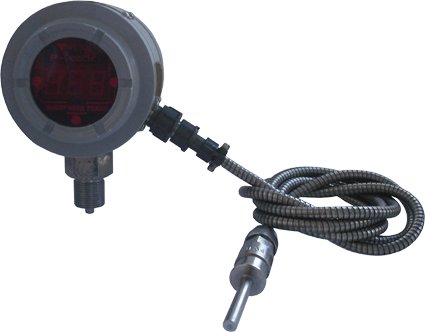

МИКОН-227
Манометр-термометр магистральный автономный
Назначение
Манометр-термометр магистральный автономный
МИКОН-227 предназначен для регистрации изменения во времени значений
давления и температуры на устье скважины, трубопроводах, резервуарах
и т.п.
Область применения — исследования эксплуатационных и
нагнетательных скважин, трубопроводов и т.п. с целью контроля
параметров давления и температуры нефтяных и газовых месторождений.
В зависимости от назначения манометр выпускается в
исполнениях:
Программное обеспечение, поставляемое с МИКОН-227 —
«МИКОН-Манометр-3».
В комплекте поставки входит специальный ключ для
разборки корпуса.
Функции
-
Измерение и регистрация значений давления и температуры (с
выносным датчиком).
-
Индикация текущих значений давления и температуры (для
исполнения МИКОН-227).
-
Работа по управляющим программам.
-
Таймер-календарь часов реального времени.
-
Энергонезависимое хранение измеренных значений давления и
температуры.
-
Обмен данными между манометром и ПК.
-
Обработка введенных данных на компьютере, формирование и
вывод отчетов на принтер или в файл.
Технические характеристики
|
Диапазон измерений избыточного давления |
МПа |
0…25; 40; 60* |
|
Предел основной приведенной погрешности измерения
давления |
% |
0,15 |
|
Разрешающая способность по давлению |
МПа |
0,001 |
|
Рабочий диапазон температур |
°C |
-40…+60 |
|
Рабочий диапазон температур (выносной датчик) |
°C |
-40…+130 |
|
Предел основной приведенной погрешности измерения
температуры |
% |
0,5 |
|
Период измерения между точками регистрации (выбирается
пользователем) |
|
от 1 сек до 18 час |
|
Объем памяти, точек измерения давления и температуры |
|
222000 |
|
Количество элементов питания (аккумуляторы, батареи AA
1,2…1,5В) |
шт |
3 |
|
Продолжительность работы от комплекта полностью
заряженных аккумуляторов |
сут |
до 45 |
|
Максимальная потребляемая мощность (в момент замера) |
Вт |
0,25 |
|
Габаритные размеры |
мм |
103х82х134 |
|
Присоединительная резьба |
|
М20х1,5-6g |
|
Относительная влажность |
% |
до 100 |
|
Масса манометра (с аккумуляторами) |
кг |
1 |
|
Масса выносного датчика температуры |
кг |
0,28 |
|
Степень защиты от внешних воздействий |
|
IP54 |
|
Вид взрывозащиты |
|
2ExdibIIT3 |
* По специальному заказу возможна
поставка приборов с диапазоном измерения 6, 16 МПа.
Манометр изготавливается в соответствии с
требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р
51330.10-99 в исполнении«электрооборудование повышенной надежности
против взрыва», частично с видом взрывозащиты «взрывопроницаемая
оболочка», частично«искробезопасная сеть», имеет маркировку
взрывозащиты 2ExdibIIT3, и предназначен для установки в состав
технологического оборудования, содержащего взрывоопасные смеси
категорий IIA, IIB группы Т3. Манометр имеет разрешение РРС
04-12192, выданное Госгортехнадзором России.
|
