Описание
Технические данные

Наименование:
ТеРосс-ТМ

Тип:
Теплосчетчики

ТУ:
ТУ 4218-017-73016747-06

Краткое тех. описание:
Для измерения и регистрации переданного источником и полученного потребителем количества теплоты (тепловой энергии) и теплоносителя, а также других параметров теплоносителя в закрытых и открытых системах тепловодоснабжения, область применения: узлы коммерческого учета тепловой энергии и расхода теплоносителя на источниках и у потребителей тепловой энергии, пункты коммерческого учета водоснабжения и сброса сточных вод, системы сбора данных, контроля и регулирования технологических процессов на жидких средах.

Цена ТеРосс-ТМ:
Уточняйте по телефону или через обратную связь.

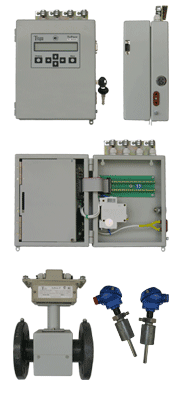

Теплосчетчики ТеРосс

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Теплосчетчики ТеРосс (в дальнейшем – теплосчетчики) предназначены для измерения и регистрации переданного источником и полученного потребителем количества теплоты (тепловой энергии) и теплоносителя, а также других параметров теплоносителя в закрытых и открытых системах тепловодоснабжения.

Область применения: узлы коммерческого учета тепловой энергии и расхода теплоносителя на источниках и у потребителей тепловой энергии, пункты коммерческого учета водоснабжения и сброса сточных вод, системы сбора данных, контроля и регулирования технологических процессов на жидких средах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОСЧЕТЧИКА

1.    Пределы допускаемой относительной погрешности измерительного канала количества теплоты в рабочих условиях применения в зависимости от класса теплосчетчика по ГОСТ Р 51649-2000, %:

                                                                            класс С d0 = ±(2 + 4 Dtmin/Dt + 0,01·Gmах/G),

                                                                            класс В d0 = ±(3 + 4 Dtmin/Dt + 0,02·Gmах/G),

где:
- Dtmin [oС] - наименьшее значение разности температур в подающем и обратном трубопроводах;
- Dt [°С]    – значение разности температур в подающем и обратном трубопроводах;
- G и Gmах – значение расхода теплоносителя и его наибольшее значения в подающем трубопроводе. (Оценка погрешности измерений проводится по МИ 2553-99.)

2.    Пределы допускаемой относительной погрешности по показаниям при измерении        объемного и массового расхода, объема и массы теплоносителя в рабочих условиях применения, %:

каналы с электромагнитными полнопроходными преобразователями расхода, %

            ±(0,8 + 0,002·Gmах/G)

каналы с преобразователями расхода и счетчиками с импульсным или частотным выходным сигналом, %

теплосчетчики класса С, %:

                    в диапазоне   0,04Gmax < G < Gmax ± 1,0

                    в диапазоне   Gmin < G < 0,04·Gmax      ±(1,0 + 0,01·Gmах/G)

   теплосчетчики класса В, %:

                    в диапазоне   0,04Gmax ? G ? Gmax ± 2,0

                    в диапазоне   Gmin ? G < 0,04·Gmax       ±(2,0 + 0,02·Gmах/G)

каналы с погружными преобразователями расхода, %:

Один датчик    локальной
скорости

Три датчика локальной скорости

1 < Gmax/G < 25
25 < Gmax/G < 50
50 < Gmax/G < 100
± 2
± 3
± 4

± 1,5
± 2,7
± 3

3.     Диапазоны измерений температуры теплоносителя, °С:

                                             в водяных системах от 0 до 150

                                             в системах с хладагентами от минус 40 до 150

4,5,6,7,8 пункты не отображаются.

9. Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании измерительной информации в выходной электрический токовый сигнал   ±0,5 %.

10. Пределы допускаемой приведенной погрешности теплосчетчика при преобразовании измерительной информации в выходной электрический частотный сигнал   ±0,5 %.

11. Пределы допускаемой абсолютной погрешности преобразования измерительной информации в выходной импульсный сигнал ±1имп.

12. Условия эксплуатации:
12.1 Параметры теплоносителя (измеряемой среды):

удельная электрическая проводимость, См/м,                           от 5*10-4 до 10;

температура, °С,                                                                                    до 150;

давление, МПа,                                                                                      до 1,6,

12.2 Устойчивость к внешним воздействующим факторам:

температура окружающего воздуха, °С                                            от +5 до +55

относительная влажность при 35 °С и более низких
температурах без конденсации влаги, %                                         до 93

атмосферное давление, кПа                                                              от 84,0 до 106,7

амплитуда вибрации в диапазоне 10 … 55Гц, мм                        0,35

магнитные постоянные и (или) переменные поля
сетевой частоты напряженностью, А/м                                            до 400

13.   Параметры сетевого питания:

напряжение, В                                                                                       от 187 до 242

частота, Гц                                                                                               50 ± 1

потребляемая мощность, В·А                                                            не более 20·(N+1),
где N – количество ПР

14. Масса электронных блоков теплосчетчика:

блок ИБ                                            в зависимости от Ду преобразователя расхода

блок ВУ, кг                                                                                     не более   5,0

15. Габаритные размеры блоков теплосчетчика

блок ИБ,                                          в зависимости от Ду преобразователя расхода

блок ИВУ мм                                                                               190х240х110

16. Полный срок службы, лет                                                                          не менее 12

17. Норма средней наработки на отказ теплосчетчика
при доверительной вероятности 0.95, ч                                                         не менее 80000

КОМПЛЕКТАЦИЯ ТЕПЛОСЧЕТЧИКА

Наименование и условное обозначение

Количество

Вычислительный блок ВУ
1 шт.

Измерительный блок ИБ
согласно схемы заказа

Первичные преобразователи расхода, температуры, давления
согласно схемы заказа

Руководство по эксплуатации 4218-017-73016747 РЭ
1 экз.

Инструкция по монтажу ИМ 4218-017-73016747-06
1 экз.

Методика поверки МП 73016747-06
1 экз. (по заказу)

Паспорт 4218-017-73016747 ПС
1 экз.

Составные части, поставляемые по дополнительному заказу: блок питания ИПС, выносное индикаторное табло (ТИН), адаптер стандартизованного выхода (АСВ), комплект монтажных частей.
