ДМ-01, ДМ-02, ДМ-15 Общетехнический манометр / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДМ-01, ДМ-02, ДМ-15

Тип:
Общетехнический манометр

ТУ:


Краткое тех. описание:
Для измерений давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам.(вода, пар, газ, масло, керосин, бензин, дизельное топливо)

Цена ДМ-01, ДМ-02, ДМ-15:
Уточняйте по телефону или через обратную связь.

Манометр ДМ

Манометр ДМ

Для измерений давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам. (вода, пар, газ, масло, керосин, бензин, дизельное топливо)

Номинальный диаметр корпуса: (НД)  40, 50, 63, 100 мм

Класс точности: (по ГОСТ 2405-88)  НД 40, 50, 63, 100: 2,5 (1,5 под заказ)

Диапазоны измерений: (ГОСТ 2405-88 ) От -0,1…160 МПа Под заказ исполнение шкал в кгс/см2, бар, psi

    Допустимые температуры:

  • окружающая среда: -40 ... +60 °С
  • измеряемая среда: максимум +120 °С ( номинальный диаметр 50,63,100) максимум +120 °С (ДМ 01 и номинальный диаметр 63 ДМ02)

Влияние температуры:

погрешность показания при отклонении температуры чувствительного элемента от +20 °С: макс. ± 0,5 %/10 °С от диапазона показаний

Рекомендуемые диапазоны измерений давления: измеряемое давление до 2/3 х конечного значения шкалы

Перегрузка по давлению: кратковременно до 5/4 х конечного значения шкалы

Присоединение: медный сплав штуцер сзади по центру

Резьба присоединения:

  • НД 50, 63, 100: (размерность шкалы - кгс\см2): М12х1,5
  • НД 50, 63, 100 (размерность шкалы - бар): G1\4 , размер под ключ 14

Измерительный элемент:

  • трубчатая пружина, медный сплав
  • ≤ 4 МПа: круговая форма
  • > 4 МПа: винтовая форма

Передаточный механизм: медный сплав

Циферблат: алюминий, белого цвета,с ограничительным штифтом, шкала чёрного цвета

Стрелка: алюминий, черного цвета

Корпус:

  • ДМ 15 сталь, чёрного цвета (другие варианты исполнения по заказу)
  • ДМ 14 пластик, черного цвета

Стекло: приборное стекло

Кольцо:

  • сталь, чёрного цвета
  • НД 63; 100 запрессовано

Варианты исполнения:

  • вакуумметры и мановакуумметры
  • другие резьбы присоединения
  • крепёжный фланец с тыльной стороны
  • присоединение снизу : см. типовой лист ДМ02
  • исполнение для сварочных работ (в том числе кислородные) НД50 (класс точности:4)
  • исполнение из нержавеющей стали: см. типовой лист ДМ90
  • виброустойчивое исполнение: см. типовой лист ДМ93

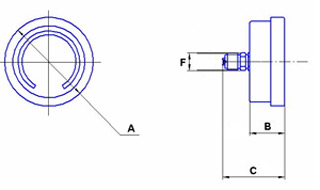

Габаритные размеры

Манометр ДМ











Диам. A B С(1/4 ″ ;M12Х1.5) F
50 d50 28 52 14x14
63 d63 28,5 52 14x14
100 d100 36 79 14x14



Шкала давления Резьба подключения
  ДН 50 и 63 мм ДН 100 и 160 мм
Бар, psi G 1/4 G1/2
МПа,кгс/см2 М 12х1.5 М 20х1.5

Межповерочный интервал: 2 года

Срок службы: 10 лет

Гарантийный срок эксплуатации: до 24 месяцев

Форма заказа: ДМ 02 – 100 - 1 – М – 6 кгс/см2 – 1.5

  • 1 – тип прибора
  • 2 – номинальный диаметр циферблата в мм.
  • 3 – исполнение ( 1 – стандартное )
  • 4 – вид резьбы ( M – метрическая, G – трубная )
  • 5 – верхний диапазон измерений и единица измерения давления
  • 6 – класс точности
Заказать ДМ-01, ДМ-02, ДМ-15 Общетехнический манометр
