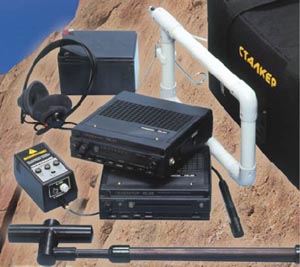

Трассоискатель (кабелеискатель) "Сталкер-2"
Трассоискатель
(кабелеискатель) "Сталкер-2" предназначен для:
определения местоположения и глубины залегания скрытых
коммуникаций (силовые и сигнальные кабели, трубопроводы)
обследования участков местности перед проведением земляных
работ
определения мест повреждения изоляции
поиска пар проводов в сигнальных кабелях
работ по скрытой проводке.
Работы с трассоискателем "Сталкер-2" могут проводиться как в
активном режиме - с подключением генератора, так и в пассивном - без генератора,
используя наводки промышленных сетевых частот и радиостанций.
Подключение генератора трассоискателя к коммуникации возможно двумя способами:
непосредственное подключение с помощью "крокодилов";
дистанционное (индуктивное) подключение с помощью передающей
рамки.
Эксплуатационные характеристики трассоискателя Сталкер-2
| Наименование параметра |
Значение |
| Дальность обследования трассы |
до 20 км |
| Погрешность определения планового положения
одиночной трассы на глубине залегания 2 м |
+ 10 см |
| Глубина обнаружения трассы |
до 10 м |
| Погрешность определения высотного положения
одиночной трассы |
+ 10% |
| Габаритные размеры трассоискателя в футляре типа
"сумка" |
450 x 280 x 250 мм |
| Масса комплекта трассоискателя Сталкер-2 |
не более 7 кг |
| Диапазон рабочих температур |
минус 20...40 °C |
|
