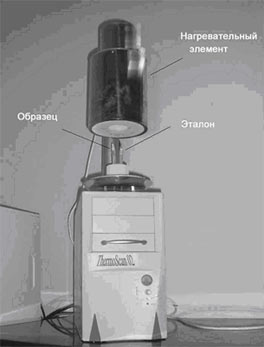

Thermoscan-2 - установка для
дифференциально-термического анализа (ДТА)
Назначение:
Установка
предназначена для определения температуры и оценки теплоты фазовых переходов, а
также любых других процессов в твердых и жидких образцах, связанных с выделением
или поглощением тепла. Она может использоваться для исследования процессов
стеклования, кристаллизации, полиморфных переходов, плавления, испарения,
разложения, а также для определения температуры воспламенения и теплоты горения.
Области применения:
- анализ образцов
твердых и сыпучих тел, жидкостей на содержание летучих и
твердых примесей
- определение
влажности сыпучих тел
- количественный
анализ фракционного состава жидких и твердых смесей
Thermoscan-2 решает
широкий круг задач в пищевой, металлургической, нефтяной, деревообрабатывающей,
угольной промышленности, экспертно-криминалистической деятельности, органическом
и неорганическом синтезе, аналитической химии. Установка ДТА рекомендована для
оснащения научно-исследовательских и заводских и экспертных лабораторий.
Принцип работы:
Изменение
теплосодержания вещества при изменении температуры регистрируется на основе
измерения разницы температур в исследуемом образце и в эталоне, в котором в
исследуемом интервале температур не происходит превращений при помощи двух
термопар, подключенных к регистрирующему прибору по дифференциальной схеме.
Технические характеристики:
|
Температурный диапазон измерений |
25 ÷ 1000 оС |
|
Режим нагрева |
Дискретный со скоростями нагрева:
0.5; 1.0; 2.5; 5.0;
7.5; 10; 20 град/мин * |
|
Сосудики для образцов |
Кварцевые, объемом 1 куб. см.* |
|
Погрешность определения температуры |
±0.5 град |
|
Точность определения величины тепловых
эффектов |
0.1 Дж/г |
|
Сопряжение с компьютером |
АЦП-ЦАП card на ISA слот * |
|
Подъем и опускание нагревательного элемента |
Автоматическое |
|
Управление температурным режимом, сбор
данных и их обработка |
С помощью пакета программ Thermoscan ®
(требование к операционной системе Windows 98 и выше) |
|
Питание прибора |
220 В(±10%) 50 Гц |
|
Максимальная потребляемая мощность |
1000 Вт |
|
Габариты прибора |
55х40х60 см |
|
Вес прибора |
10 кг. |
* - Возможно изменение по
требованию заказчика
Предусмотрена конструктивная
модификация, позволяющая одновременно анализировать до 9 образцов.
Сохранение результатов съемки:
1) Запись данных в текстовый файл
Данные записываются в ASCII формате
(могут просматриваться из любого файлового менеджера или текстового редактора,
формат так же совместим с программами обработки экспериментальных данных,
например "Origin"). Данные записываются в три столбика: температура эталона;
разница температур образца и эталона; время.
2) Запись термограммы в графическом
формате
Созданный файл может быть
просмотрен в программе для просмотра или редактирования графических файлов (ACDSee,
Photoshop или др.) а также вставлен в документ создаваемый с помощью программы «MS
Word».
Достоинства:
- простота применения
- низкая стоимость
- сохранение результатов в
текстовом и графическом виде
- возможность изменения скорости
нагрева
- широкий температурный диапазон
нагрева
Комплект поставки:
Измерительный блок, плата АЦП-ЦАП,
CD с программным обеспечением, кварцевые измерительные сосудики, кварцевый
запаянный сосудик с эталоном (0.5 г Al2O3), запасная измерительная термопара,
запасная регулирующая термопара, сетевой кабель
В целях расширения функциональных
возможностей, установку можно комплектовать аналитическими весами.
|
