Описание
Технические данные

Наименование:
Штрих-1

Тип:
Устройство электронное управляющее

ТУ:
–

Краткое тех. описание:
Устройство электронное управляющее «Штрих-1» предназначено для дистанционного, программного и ручного управления исполнительными элементами рабочих органонов в линии подачи краски, термопласта или других материалов маркировочных машин типов ДЭ-3, ДЭ-18, ДЭ-20

Цена Штрих-1:
Уточняйте по телефону или через обратную связь.

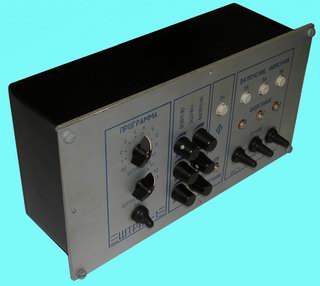

Устройство электронное управляющее «Штрих-1»

Назначение:

Устройство электронное управляющее «Штрих-1» предназначено для дистанционного, программного и ручного управления исполнительными элементами рабочих органонов в линии подачи краски, термопласта или других материалов маркировочных машин типов ДЭ-3, ДЭ-18, ДЭ-20.

Технические характеристики:

Устройство обеспечивает следующие режимы работы:

раздельное ручное управление одним, двумя или тремя исполнительными механизмами;

ручное и программное управление исполнительными механизмами в любой комбинации;

программное управление одним, двумя или тремя исполнительными механизмами;

непосредственный переход из ручного режима в программный в любой момент времени;

регулировку задержки команд, поданных на исполнительные механизмы от 0,01 сек до 0,3 сек.

Устройство в программном режиме запускается импульсами с датчика измерительного колеса маркировочной машины.

Устройство имеет индикации:

режима работ и подачи команд на исполнительные механизмы;
включения в сеть электропитания.

Число импульсов, вырабатываемых за 1 м пройденного расстояния
30

Максимальная частота импульсов, Гц
500

Устройство фиксирует следующие данные длины штриха
0,5; 1; 2; 3; 4; 6; 9; 12; 15; 30 м при соотношении длины штриха и промежутка 1:1; 1:2; 1:3; 3:1

Потребляемый ток каждым из трёх исполнительных механизмов, А, не более
3

Питание от бортовой сети постоянного тока, В
12

Мощность, потребляемая от источника постоянного тока (без учёта мощности, потребляемой исполнительными механизмами), Вт, не более
5

Сопротивление электрической изоляции между всеми токоведущими цепями и корпусом, МОм, не менее
20

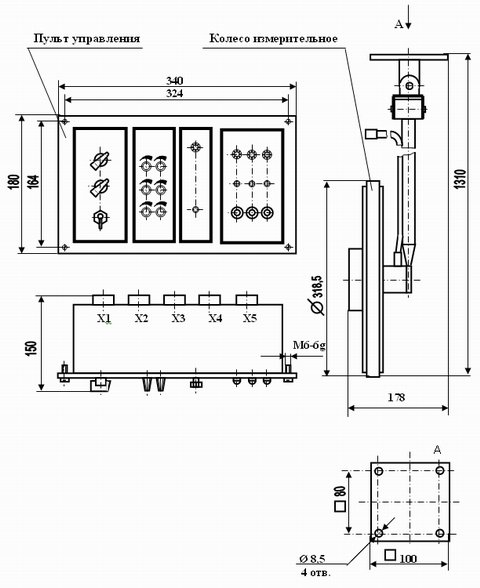

Габаритные размеры, мм, не более

- пульта управления
340 х 180 х 150

- колеса измерительного
1310 х 178 х D320

Масса, кг, не более

- пульта управления
5

- колеса измерительного
11
