Тележка весоповерочная
ТВ-9019-58
|
|
Применение:
Тележка весоповерочная модели ТВ-9019-58 предназначена
для комплектации весоповерочных вагонов моделей ВПВ-А-300, ВПВ-640,
ВПВ-188, а также для обеспечения перемещения образцовых гирь при
проверке вагонных весов на железнодорожном транспорте РФ.
|
Описание:
Тележка
весоповерочная представляет собой самоходный агрегат, оборудованный двумя
механизмами передвижения с питанием от внешнего источника. Подвод тока
осуществляется от сети весоповерочного вагона гибким кабелем, подключаемым к
тележке через розетку. Верх тележки покрыт пластинами, на которых установлены
конусные фиксаторы для центровки гирь. Промежуток между пластинами закрыт
листами металла с шарнирами. Рама тележки опирается на две ходовые оси механизма
передвижения. Механизм передвижения смонтирован на каждой оси тележки и состоит
из электродвигателя, редуктора и тормоза. На тележке имеется полость для точной
подгонки массы.
Технические
характеристики:
-
Грузоподъёмность - 40 т;
-
Масса - 2 т;
-
База - 980 мм;
-
Диаметр ходового колеса
- 400 мм;
-
Максимальное давление
колеса – 10 т;
-
Скорость передвижения -
22,5 м/мин;
-
Габаритные размеры
платформы: длина - 1900 мм, ширина - 1940 мм;
-
Напряжение сети - 380 В;
-
Потребляемая мощность -
5,5 кВт;
-
Диапазон рабочих
температур - от -30 до +50°C.
Наше предприятие является единственным
производителем тележек, сертифицированных Госстандартом России.
Сертификат
об утверждении типа измерений RU.C.28.007.A №15394, зарегистрирован в
Государственном реестре средств измерений, №25213-03.

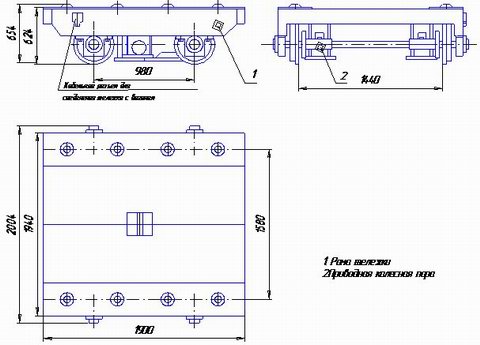

Общий чертёж:
|
