Весы автомобильные
электромеханические для взвешивания в статике "Атлант"
|
|
Весы
автомобильные Назначение:
Весы автомобильные электромеханические «Атлант»
предназначены для взвешивания в статике двух- и трёхосных
автомобилей, в т.ч. с прицепами и полуприцепами, а также автопоездов
общей массой до 80 тонн с различными грузами, перевозимыми
автомобильным транспортом.
Весы автомобильные Атлант могут использоваться в
различных отраслях промышленности для коммерческого и
технологического учёта при поступлении, обработке и отправке грузов.
Весы
"Атлант" сертифицированы и занесены в Государственный реестр средств
измерений - Сертификат об утверждении типа
средств измерений RU.C.28.007.A №24818.
|

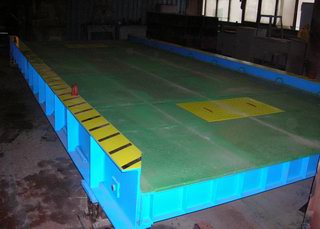

Весы автомобильные Атлант.
Описание:
Автомобильные Весы
являются стационарным устройством и состоят из грузоприёмного устройства (далее
по тексту – ГПУ), комплектуемого в зависимости от заказа одной, двумя или тремя
грузоприёмными платформами (далее по тексту – ГПП), с установленными на
фундаменте узлами встройки весоизмерительных тензорезисторных датчиков и
измерительного прибора.
Принцип работы
автомобильных весов основан на преобразовании механической нагрузки,
действующей на ГПУ, в электрический сигнал, поступающий от датчиков.
Электрический сигнал по соединительному кабелю передаётся в измерительный
прибор, где происходит его обработка с последующим отображением результата
взвешивания на цифровом табло прибора.
Весы автомобильные Атлант.
Технические характеристики:
|
Габаритные размеры
грузоприёмной платформы: |
|
|
|
·
длина
·
ширина проезжей
части |
м |
6; 8 |
|
3,1 |
|
Количество
грузоприёмных платформ |
шт |
1, 2 или 3 |
|
Масса грузоприёмных
платформ |
кг |
при длине 6 м: 3750 |
|
при длине 8 м: 4850 |
|
Класс точности по
ГОСТ 29329 |
- |
средний |
|
Электрическое питание
(однофазный переменный ток): |
|
|
|
·
напряжение |
В |
220 |
|
·
частота |
Гц |
50 |
|
Потребляемая мощность |
Вт, не более |
1000 |
|
Вероятность безотказной
работы за 2000 ч |
- |
не менее 0,92 |
|
Температурный
режим эксплуатации: |
|
|
|
·
грузоприемного
устройства
·
измерительного
прибора |
°С |
-50…+50 |
|
+10…+40 |
|
Средний срок службы |
лет, не менее |
10 |
Различные характеристики Автомобильных весов.
Наибольший предел взвешивания (НПВ),
наименьший предел взвешивания (НмПВ), количество ГПП, цена поверочного деления
(е) весов, число поверочных делений (ne) и пределы допускаемой погрешности
должны соответствовать значениям, указанным в таблице.
|
Пределы взвешивания, т |
Кол-во ГПП |
Цена поверочного
деления e, кг |
Число
поверочных делений ne |
Предел допускаемой
погрешности при эксплуатации в интервале взвешивания, кг |
|
НПВ |
НмПВ |
от НмПВ до 500e |
свыше 500e до 2000e |
свыше 2000e |
|
20 |
0,2 |
1 |
10 |
2000 |
10 |
20 |
- |
|
0,4 |
20 |
1000 |
20 |
40 |
- |
|
30 |
0,2 |
1 |
10 |
3000 |
10 |
20 |
30 |
|
0,4 |
20 |
1500 |
20 |
40 |
- |
|
40 |
0,4 |
2 |
20 |
2000 |
20 |
40 |
- |
|
1,0 |
50 |
800 |
50 |
100 |
- |
|
60 |
0,4 |
2; 3 |
20 |
3000 |
20 |
40 |
60 |
|
1,0 |
50 |
1200 |
50 |
100 |
- |
|
80 |
1,0 |
3 |
50 |
1600 |
50 |
100 |
- |
Весы
автомобильные Атлант. Комплект поставки:
-
грузоприёмная платформа;
-
прибор измерительный тензометрический;
-
табло крупноформатное;
-
датчики с узлами встройки;
-
программно-технический комплекс (ПЭВМ,
принтер, кабель связи, программный комплекс);
-
коробка соединительная;
-
комплект кабелей;
-
комплект эксплуатационной документации.
|
