Весы автомобильные
электромеханические для взвешивания в статике БВ
|
|
Весы
автомобильные Назначение:

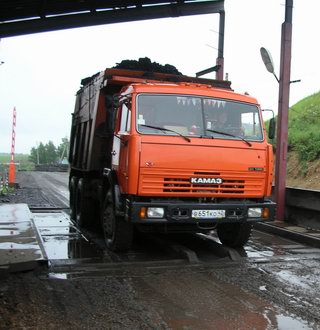

Весы автомобильные электромеханические БВ
предназначены для взвешивания автомобилей в условиях умеренного
климата в статическом режиме; также они могут быть использованы для
взвешивания карьерных автосамосвалов типа «БелАЗ» грузоподъемностью
30...45 тонн.
Весы автомобильные могут использоваться в различных
отраслях промышленности для коммерческого и технологического учёта
при поступлении, обработке и отправке грузов.
Весы автомобильные БВ сертифицированы и занесены в
Государственный реестр средств измерений -
Сертификат об утверждении типа средств измерений RU.C.28.007.A
№19189.
|
Весы автомобильные
БВ. Описание:
Принцип работы
весов основан на преобразовании механической нагрузки, действующей на
грузоприёмное устройство, в электрический сигнал, поступающий от
тензометрических датчиков, который по соединительному кабелю передаётся в прибор
измерительный, где происходит его обработка с последующим отображением
результата взвешивания на цифровом табло.
Весы автомобильные являются стационарным устройством для
статического взвешивания и состоят из грузоприемного устройства (ГПУ),
состоящего из грузоприёмных платформ (ГПП) с узлами встройки датчиков и
подъездных платформ (ПП), установленных на фундаменте, прибора измерительного
для применения в весах среднего класса точности и соединительных коробок с
кабелем.
Весы обеспечивают вывод данных в АСУ, ЭВМ.
Весы
автомобильные.
Технические характеристики:
Наибольший предел
взвешивания (НПВ), наименьший предел взвешивания (НмПВ), количество
грузоприёмных платформ (ГПП), количество подъездных платформ (ПП), цена
поверочного деления (е), число поверочных делений (ne) и пределы допускаемой
погрешности должны соответствовать значениям, указанным в таблицах.
|
Класс точности весов по
ГОСТ 29329 |
- |
средний |
|
Наименьший предел
взвешивания (НмПВ) |
т |
2 |
|
Потребляемая мощность |
Вт, не более |
60 |
|
Электрическое питание
(однофазный переменный ток): |
|
|
|
·
напряжение |
В |
220 |
|
·
частота |
Гц |
50 |
|
Температурный
режим эксплуатации: |
|
|
|
·
грузоприёмного
устройства с датчиками С16АС3
·
грузоприёмного
устройства с датчиками ДСТ 4126М-500
·
прибора
весоизмерительного WE2110
·
прибора
весоизмерительного БУ4263-М1 |
°С |
-50…+50 |
|
-30…+50 |
|
-10…+40 |
|
+10…+40 |
|
Тип весов |
НПВ, т |
Кол-во ГПП,
шт |
Кол-во ПП,
шт |
Ne |
е=d, кг |
Габаритные размеры ГПУ,
м |
Масса ГПУ, т, не более |
|
БВ-30-1-20 |
30 |
1 |
2 |
1500 |
20 |
7,5×3 |
6,25 |
|
БВ-60-1-20 |
60 |
3000 |
|
БВ-60-1-50 |
1200 |
50 |
|
БВ-60-2-20 |
2 |
4 |
3000 |
20 |
7,5×7 |
12,5 |
|
БВ-60-2-50 |
1200 |
50 |
|
БВ-60П-20 |
2 |
3000 |
20 |
15×3 |
|
БВ-60П-50 |
1200 |
50 |
|
БВ-100-2-50 |
100 |
4 |
2000 |
7,5×7 |
|
БВ-100П-50 |
2 |
15×3 |
Примечание: размеры
грузоприёмного устройства весов могут быть изменены по требованию заказчика.
|
Интервалы взвешивания,
e |
Пределы допускаемой
погрешности при эксплуатации (при e = 20 кг), кг |
|
от НмПВ до 500e |
±20 |
|
от 500e до 2000e |
±40 |
|
свыше 2000e до НПВ |
±60 |
|
