Весы
платформенные счётные ВЭМПС
|
|
Весы счётные. Назначение:
Весы счётные ВЭМПС.
Весы электромеханические
платформенные счётные ВЭМПС
предназначены для взвешивания в
статическом режиме одинаковых по
массе деталей при определении их
количества, а также как обычные весы
для статического взвешивания, с
отображением результатов взвешивания
на цифровом табло измерительного
прибора.
|
Весы счётные ВЭМПС
сертифицированы и занесены в Государственный
реестр средств измерений -
Сертификат об утверждении
типа средств измерений RU.C.28.007.A №15161.
Весы счётные. Технические характеристики:
|
Наибольший предел взвешивания (НПВ),
кг |
Наименьший предел взвешивания
(НмПВ), кг |
Дискретность отсчёта (d), кг |
|
200 |
2 |
0,1 |
|
250 |
|
300 |
|
400 |
4 |
0,2 |
|
500 |
|
600 |
|
Габаритные размеры платформы |
мм |
600´600´105; 1000´1000´260 |
|
Масса платформы |
кг, не более |
170 |
|
Класс точности по ГОСТ 29329 |
- |
средний |
|
Продолжительность взвешивания |
сек, не более |
10 |
|
Диапазон компенсации тары |
% от НПВ, не менее |
40 |
|
Потребляемая мощность |
Вт, не более |
100 |
|
Электрическое питание (однофазный
переменный ток): |
|
|
|
·
напряжение
·
частота |
В |
220 |
|
Гц |
50 |
|
Условия эксплуатации: |
|
|
|
·
грузоприёмного устройства и датчиков
·
измерительного прибора |
°С |
-30…+45 |
|
+10…+40 |
|
Вероятность безотказной работы за
2000 ч |
не менее |
0,92 |
|
Средний срок службы |
лет, не менее |
10 |

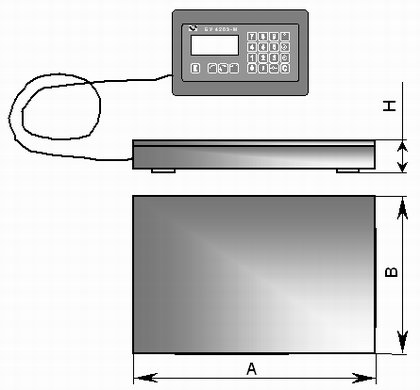

Весы счётные.
Схематичное изображение:
Весы счётные. Устройство и принцип действия:
Весы платформенные счётные ВЭМПС состоят из
следующих основных частей:
Грузоприёмное устройство у весов
платформенных счётных представляет
собой металлическую конструкцию, состоящую из
нижнего основания, на котором установлены
тензометрические датчики, и верхней платформы,
закрытой металлическим настилом.
Для предотвращения смещения верхней платформы
относительно нижнего основания и воздействия
незначительных боковых нагрузок в конструкции
грузоприёмного устройства предусмотрены
специальные устройства.
Наличие нижнего основания является отличительной
особенностью весов данного типа
и обеспечивает, различными способами, фиксацию
ГПУ на месте эксплуатации от возможных
перемещений, что позволяет встраивать и врезать
ГПУ весов в существующие устройства и не
предъявлять к месту установки весов специальных
требований (отсутствие традиционного
фундамента).
По способу установки на месте эксплуатации
весы счётные ВЭМПС являются
стационарными.
Весы счётные имеют
средний класс точности, могут использоваться в
условиях умеренного климата, в различных
отраслях промышленности.
Принцип работы весов счётных основан
на воздействии веса груза, размещенного на
грузоприёмном устройстве, на тензометрические
датчики. Датчики преобразуют нагрузку в
электрический сигнал, пропорциональный весу
груза. Информация о результатах взвешивания
поступает по кабелю на измерительный прибор, где
происходит обработка сигнала с последующим
отображением результата взвешивания на цифровом
табло измерительного прибора.
|
