1925 ИС-М (50 кН)
Датчики силоизмерительные тензорезисторные
|
|
Тип
датчика - цилиндр.
Принцип действия - деформация растяжения.
Датчик используется для проведения работ на испытательных
стендах и разрывных машинах.
Пример обозначения при заказе:
1925 ИС-М-50,0-1,0-В1
-
1925 ИС-М - обозначение датчика;
-
50,0 - номинальное усилие, кН;
-
1,0 - категория точности;
-
В1 - группа исполнения.
|
Технические характеристики:
|
Номинальное усилие |
кН |
50,0 |
|
Категория
точности |
- |
1,0 |
|
Рабочий
коэффициент передачи (РКП) при номинальной нагрузке |
мВ/В |
2,0 |
|
Начальный
коэффициент передачи (НКП) от номинального значения РКП |
%, не
более |
2,5 |
|
Сопротивление мостовой схемы входное |
Ом |
450±20,0 |
|
Сопротивление мостовой схемы выходное |
Ом |
400±6,0 |
|
Диапазон
рабочих температур (группа исполнения) |
°С |
+10…+35
(В1) |
|
Степень
защиты оболочки |
- |
IPХХ |
|
Напряжение
питания постоянным током |
В, не
более |
12 |
|
Масса |
кг |
0,5 |
Для подключения к
вторичным преобразователям датчики изготавливаются с разъёмом.
|

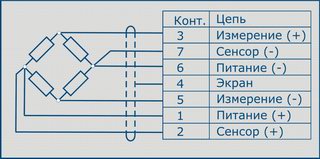

Схема подключения
|

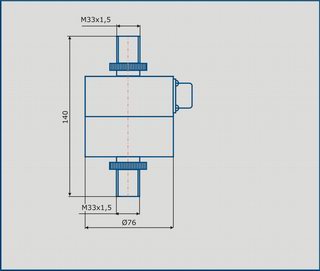

Габаритно-присоединительные размеры
|
|
