4517 ДВЦ Датчики тензорезисторные весовые

Технические характеристики:

• Наибольший предел измерения, т - 20; 50;
• Класс точности по ГОСТ 30129 - С;
• Число поверочных интервалов, ед. - 3000;
• Диапазон рабочих температур, ºС - -50…+50;
• Степень защиты оболочки - IP68;
• Интерфейс верхнего уровня - RS485; токовый 4…20 мА (HART или CAN 2.0B – по допол. опции);
• Протокол передачи данных - RS485 Modbus RTU CAN2.0B Modbus RTU HART BEL;
• Число абонентов шины - до 32;
• Длина линии связи, м - до 1000;
• Напряжение питания постоянным током, В - 9…36;
• Масса, кг - 2,5…3,2.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

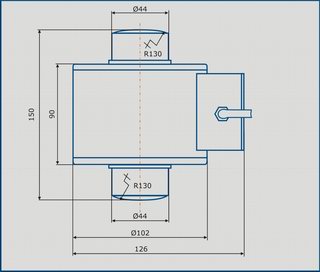

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4517 ДВЦ-20т-С3-50/50-IP68

• 4517 ДВЦ - обозначение датчика;
• 20 - наибольший предел измерений, т;
• С3 - класс точности;
• -50/50 - диапазон рабочих температур;
• IP68 - степень защиты оболочки.

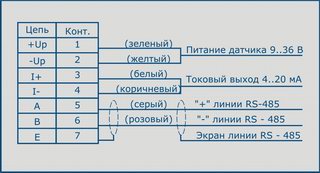

Схема подключения
