4518 ДТВ Датчики тензорезисторные весовые

Технические характеристики:

• Наибольший предел измерения (НПИ), т - 20; 50;
• Класс точности по ГОСТ 30129 - С;
• Число поверочных интервалов, ед. - 1000; 1500; 2000; 2500; 3000;
• Рабочий коэффициент передачи (РКП) при НПИ, мВ/В - 1,5;
• Сопротивление мостовой схемы входное, Ом - 380±2,0;
• Сопротивление мостовой схемы выходное, Ом - 400±4,0;
• Диапазон рабочих температур, °С - -50…+50;
• Степень защиты оболочки - IP68;
• Напряжение питания постоянным током, не более, В - 12;
• Масса, кг - 4,0.

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом.

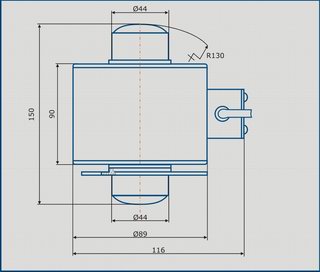

Габаритно-присоединительные размеры (мм)

Пример обозначения при заказе:

4518 ДТВ-20т-С1-50/50-IP68

• 4518 ДТВ - обозначение датчика;
• 20 - наибольший предел измерений, т;
• С1 - класс точности;
• -50/50 - диапазон рабочих температур;
• IP68 - степень защиты оболочки.

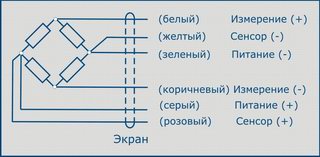

Схема подключения
