Механизмы МЭОФ
ТУ
4218-110-00225549-2004 Код ОКП 42 1851
Сертификат на соответствие
общим требованиям безопасности
№ РОСС RU.АЯ46.Н41095
НАЗНАЧЕНИЕ

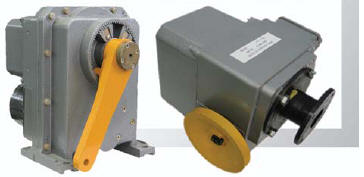

Механизмы исполнительные
электрические однооборотные фланцевые постоянной скорости МЭОФ предназначены
для перемещения регулирующих органов в системах автоматического
регулирования технологическими процессами в соответствии с командными
сигналами автоматических регулирующих и управляющих устройств.

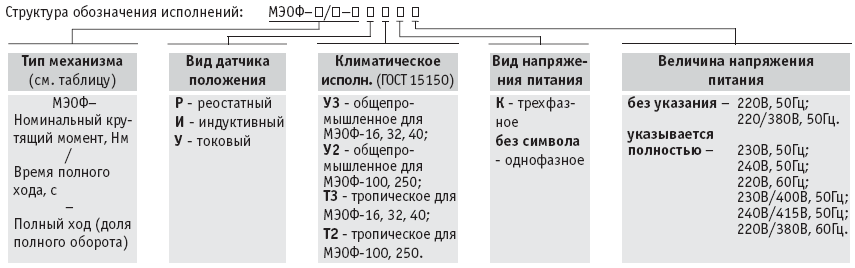

ИСПОЛНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питание:
Напряжение и частота:
для однофазной сети:
220В, 230В, 240В с частотой 50Гц;
220В с частотой 60Гц.
для трехфазной сети:
220/380В, 230/400В, 240/415В с
частотой 50Гц;
220/380В с частотой 60Гц.
допустимое отклонение напряжения –
от -15 до +10%;
допустимое отклонение частоты – от
-2 до +2%. Потребляемая мощность – в зависимости от исполнения (см.
таблицу).
Конструктивное исполнение:
Габаритные размеры – в зависимости
от исполнения (см. таблицу); Масса – в зависимости от исполнения (см.
таблицу);
Монтаж – на полу, или на
промежуточных конструкциях с горизонтальным расположением выходного вала;
Степень защиты – IP54.
Встроенные датчики положения (в зависимоти от исполнения):
Индуктивные - 1 или 2 датчика
положения выходного органа в виде изменения индуктивности;
Реостатные - 2 датчика положения
выходного органа в виде изменения активного сопротивления;
Токовый - датчик с унифицированным
сигналом 0-5мА, 0-20мА, 4-20мА (механизмы с токовым датчиком комплектуются
блоком питания).
Режим работы:
Вид – повторно-кратковременный с
частыми пусками S4 по ГОСТ 183; Частота включений – до 320 в час;
Продолжительность включений – до
25% при нагрузке на выходном органе в пределах от номинальной
противодействующей до 0.5 номинального значения сопутствующей;
Максимальная частота включений –
630 в час при продолжительности включений до 25%; При реверсировании
интервал времени между выключением и включением на обратное направление – не
менее 50мс.
|
