Наименование:
РС29 М

Тип:
Регуляторы

ТУ:
ТУ 311-0225542.078-91

Краткое тех. описание:
Приборы РС29 М широко применяются в системах автоматизации объектов промышленной энергетики и теплоснабжения, а также на более мощных энергетических установках. Работают обычно в комплекте с усилителями У29.3М.

Цена РС29 М:
Уточняйте по телефону или через обратную связь.

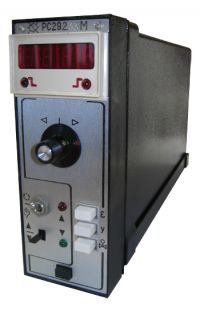

Регуляторы РС29 М

Общепромышленное исполнение
ТУ 311-0225542.078-91
Экспортное исполнение
ТУ 311-ЭД1.0225542.078-91
Код ОКП 42 1841

НАЗНАЧЕНИЕ

Приборы РС29 М широко применяются в системах автоматизации объектов промышленной энергетики и теплоснабжения, а также на более мощных энергетических установках. Работают обычно в комплекте с усилителями У29.3М.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Регулирование по ПИ, П и трехпозиционному; двухпозиционному законам регулирования, а при использовании динамического преобразователя - по ПИД закону.
Переключение вида управления с автоматического на ручное и обратно; ручное управление исполнительным механизмом.
Сигнализация предельных отклонений регулируемой величины от заданного значения.
Цифровая индикация одного из четырех параметров по выбору (для исполнений с цифровой индикацией):
- - заданного значения регулируемой величины;
- - отклонения регулируемой величины от заданного значения;
- - положения исполнительного механизма;
- - дополнительного параметра.

ИСПОЛНЕНИЯ

Исполнения	Основные входы	Указатель положения	Дополнительные функции	Индикация
РС29.0.12 M	до 5 унифицированных сигналов (из них 3 сигнала 0-5 мА).	реостатный или диффтранcформаторный		стрелочная
РС29.1.12 M	до 3 сигналов ±10 мГн дифференциально-трансформаторных датчиков; до 2 унифицированных сигналов.	реостатный или диффтранcформаторный		стрелочная
РС29.0.42 M	до 4 унифицированных сигналов.	реостатный	аналого-релейное и динамические преобразования	стрелочна
РС29.0.43 M	до 4 унифицированных сигналов.			цифровая
РС29.1.42 M	до 3 сигналов ±10 мГн дифференциально-трансформаторных датчиков; до 2 унифицированных сигналов.			стрелочна
РС29.1.43 M				цифровая
РС29.2.22 M	до 3 термометров сопротивления градуировок 50 М, 100 М, 23; до 2 унифицированных сигналов.			стрелочная
РС29.2.23 M				цифровая
РС29.2.32 M			аналого-релейное и нелинейные преобразования	стрелочная
РС29.2.33 M			аналого-релейное и нелинейные преобразования	цифровая
РС29.3.42 M	1 вход для термопары ХК(L), XA(K), ПП(S), ПР(В) по выбору; до 4 унифицированных сигналов.		аналого-релейное и динамические преобразования	стрелочная
РС29.3.43 M			аналого-релейное и динамические преобразования	цифровая

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание:
- Напряжение – ~220В (допускается – от 187 до 242B);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 18ВА.
Конструктивное исполнение:
- Габаритные размеры – 160х60х325мм;
- Масса – не более 3.5кг;
- Монтаж – щитовой;
- Подключение – 30 клемм под винт.
Выходные сигналы:
- Импульсы пульсирующего напряжения постоянного тока среднего значения 24В;
- Импульсы напряжения постоянного тока +10 или -10В;
- Изменение сигнала при рассогласовании на 10В, в пределах от !10 до +10В постоянного тока;
- Изменение состояния электронного ключа при сигнализации предельных отклонений (РС29.0.12М; РС29.1.12М; коммутирующая способность - не более 0.15А, 45В постоянного тока);
- Изменение состояния выходных контактов реле при аналого-релейном преобразовании; коммутирующая способность:
  активная цепь - не более 0.25А, 36В; активно-индуктивная цепь - не более 0.15А, 36В;
- Изменение напряжения постоянного тока при динамическом преобразовании на 10В, в пределах от -10 до +10В для связи между приборами (РС29.х.42 M; РС29.х.43 M).
Динамические характеристики регулятора::
- Зона нечувствительности – 0.4-4.0%;
- Коэффициент передачи – 0.2-10.0с/%.

Разметка выреза в щите под крепление регулятора РС29 М
