Наименование:
МИНИТЕРМ 300

Тип:
Регуляторы для автоматизации технологических процессов

ТУ:


Краткое тех. описание:
Регуляторы микропроцессорные МИНИТЕРМ 300 предназначены для измерения и регулирования различных технологических параметров, например, температуры, давления, разрежения, уровня жидкости, расхода и т.п.

Цена МИНИТЕРМ 300:
Уточняйте по телефону или через обратную связь.

Регуляторы для автоматизации технологических процессов МИНИТЕРМ 300

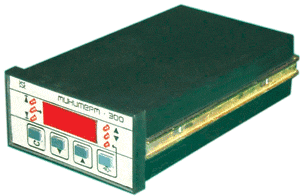

МИНИТЕРМ 300

Назначение

Регуляторы микропроцессорные МИНИТЕРМ 300 предназначены для измерения и регулирования различных технологических параметров, например, температуры, давления, разрежения, уровня жидкости, расхода и т.п.
Применяются для автоматизации печей и сушильных камер; котлоагрегатов и систем теплоснабжения; водо- и воздухоподогревателей; климатических камер и кондиционеров; термостатов и стерилизаторов, установок для переработки пластмасс и пищевых продуктов, а также многих других процессов и установок. При этом во многих случаях используется программное регулирование (программный задатчик).
Основная отличительная особенность приборов это простота эксплуатации: оператор имеет доступ только к наблюдению за регулируемой величиной (например, температура в oC), изменению задания, ручному управлению и программному регулированию.

МОДИФИКАЦИИ

Модификация

Аналоговые входы

МИНИТЕРМ 300.01
(регулирование давления, уровня и т.д.)

  • 5 входов для датчиков постоянного тока 0-50 мВ, 0-5 мА, 0-10 В или 0(4)-20 мА

МИНИТЕРМ 300.21
(регулирование температуры)

  • 1 или 2 входа для термометров сопротивления (градуировки 50 М, 50 П, 100 М или 100 П в любом сочетании);

  • 1 вход для датчика постоянного тока 0-50 мВ, 0-10 В, 0-5 мА, 0(4)-20 мА

МИНИТЕРМ 300.31
(регулирование температуры)

  • 1 вход для термопары (по выбору) ХА(К), ХК(L) или ПП(S) (другие виды термопар в специализированных модификациях) с обеспечением линеаризации, а также компенсацией холодных спаев;

  • 2 входа для датчиков постоянного тока 0-50 мВ, 0-10 В, 0-5 мА, 0(4)-20 мА

Примечания

В модификации МИНИТЕРМ 300.21 термометры сопротивления подключаются непосредственно ко входу регулятора.
В модификации МИНИТЕРМ 300.31 термопары подключаются через устройство КХС-М, входящее в комплект регулятора и обеспечивающее компенсацию термо-Э.Д.С. холодных спаев.
Во всех модификациях сигналы постоянного тока 0-50 мВ подаются на входы регулятора непосредственно, а сигналы 0-10 В; 0-5 мА; 0(4)-20 мА - через устройства соответственно ВП10М, ВП05М, ВП20М (для модификации МИНИТЕРМ 300.01-входят в комплект поставки а для модификаций МИНИТЕРМ 300.31, МИНИТЕРМ 300.21-поставляются по заказу).
В модификациях МИНИТЕРМ 300.21 , МИНИТЕРМ 300.31 вместо одного из датчиков постоянного тока может подключаться реостатный (потенциометрический) датчик до 2,2 кОм.
В модификации МИНИТЕРМ 300.01 вместо трех датчиков постоянного тока могут подключаться реостатные (потенциометрические) датчики до 2,2 кОм.
Ранее выпускавшиеся приборы МИНИТЕРМ 300.0, МИНИТЕРМ 300.2, МИНИТЕРМ 300.3 сняты с производства и заменены соответственно приборами МИНИТЕРМ 300.01, МИНИТЕРМ 300.21 и МИНИТЕРМ 300.31.

Функциональные возможности

  • ПИД, ПИ, ПД, П - регулирование с импульсным или аналоговым выходным сигналом, а также двухпозиционное регулирование;

  • Возможность формирования программного задания в виде произвольной кусочно-линейной функции времени с четырьмя участками произвольного наклона (имеются специализированные модификации с другим количеством участков); логическое управление программным задатчиком (стоп, пуск, сброс);

  • Возможность настраиваться автоматически на оптимальную динамику процессов регулирования перед включением в работу;

  • В импульсном регуляторе - возможность использования аналогового выхода в качестве сигнала, линейно зависящего от регулируемого параметра (например, для вывода на самописец);

  • Защита от обрыва цепи датчика (термопары, термометра сопротивления или датчика постоянного тока);

  • Сигнализация верхнего и нижнего предельных отклонений регулируемого параметра от заданного значения;

  • Цифровая индикация параметров в натуральных физических единицах или в процентах;

  • Диагностика отказов регулятора.

Примечание:
Градуировка термопары или термометра сопротивления, вид выхода и т.д. выбираются пользователем путем установки параметров регулятора.

Наряду с тремя базовыми модификациями разработаны на той же аппаратной основе специализированные модификации для конкретных задач (см. перечень групп исполнений "Минитерм 300 и 400").
В комплекте с регулятором МИНИТЕРМ 300 используются:

  • Тиристорные усилители мощности с встроенным источником питания У300, У330, У330.Р2, У340, У13Н, У14.3, У14.1.Р3 или У24 для различных типов нагрузок (однофазные электродвигатели, трехфазные электродвигатели и электронагреватели). Регуляторы могут также управлять электрическими, электропневматическими и электрогидравлическими позиционерами с входным сигналом постоянного тока или напряжения.

  • Серия групповых источников питания П300, в том числе с встроенным реле. В случае, если используется тиристорный усилитель мощности У300, У330, У330.Р2, У340, У24, У13Н, У14.3, У14.1.Р3, источник питания не требуется.

  • В случае использования связи с ЭВМ может поставляться преобразователь RS232C / токовая петля типа И300.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вид аналогового входного сигнала

Погрешность, %, не более

0-50 мВ постоянного тока

0,25

Сигналы термометров сопротивления 50 П, 50 М, 100 П, 100 М

0,4

Сигналы термопар:
ХА(К)
ХК(L)
ПП(S)


0,3%
0,5%
1,0

Основная погрешность при измерении аналоговых входных сигналов:

  • Точность установки задания:

    • 0,1 oС для модификаций МИНИТЕРМ 300.21, МИНИТЕРМ 300.31;

    • 0,1% или 0,001; 0,01; 0,1; 1,0 натуральных физических единиц (по выбору, например, кПА, мм и т.п.) для модификаций МИНИТЕРМ 300.01.

  • Дискретные входы:

    • 2 для подключения внешних "сухих" ключей, логическое управление программным задатчиком (пуск, стоп, сброс).

  • Выходы:

    • 1 аналоговый 0-10 В либо 0-5 мА постоянного тока по выбору. либо в качестве выходного сигнала регулятора, либо для подключения внешнего регистратора (самописца) регулируемого параметра (например, температуры). Выходы 0-20 мА и 4-20 мА по спецзаказу.

    • 1 импульсный по трехпроводной схеме для управления пусковым устройством исполнительных механизмов (усилители мощности У300, У330, У330.Р2, У340 или У24).

    • 2 дискретных для сигнализации верхнего и нижнего предельных отклонений регулируемого параметра.

    • 1 дискретный для сигнализации отказа.

    • импульсные и дискретные выходы -"сухие" транзисторные ключи (48 В; 0,15 А).

  • Вид интерфейса: RS232C

  • Питание: (24±6) В при амплитуде переменной составляющей от 0,4 до 1,5 В (обеспечивается источником, встроенным в тиристорный усилитель мощности У300, У330, У340, У330.Р2, У13Н, У14.3, У14.1.Р3,У24, или групповым источником питания серии П300, в том числе со встроенными реле).

  • Потребляемая мощность: не более 3,6 Вт.

  • Резервное питание: для защиты от стирания параметров при отключении питания осуществляется батареей из двух сменных элементов СЦ-018 (1,55 В), либо литиевым элементом (3 В).

  • Габаритные размеры: 48х96х160 мм.

  • Масса: не более 0,6 кг.
