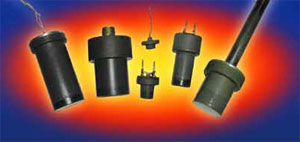

Пьезоэлектрические
преобразователи для жидкости ПП-200
Назначение:Пьезоэлектрические преобразователи
предназначены для преобразования электрического импульса в акустический
сигнал и наоборот в составе ультразвуковых счетчиков воды и других жидких
сред в диапазоне температур от 1 до 150 оС.
Преобразователи используются для комплектации счетчиков воды и тепла типа на
заводах-изготовителях в г. Каменец-Подольский, Винница, Тюмень.
Преобразователи мо-гут использоваться для ремонта узлов учета
энергоносителей на базе расходомеров "Расход-7", UFM-001, UFM-005, US-800, а
также в новых разработках ультразвуковых расходо-меров воды, тепла,
нефтепродуктов и др .
Принцип действия:
Преобразователи с помощью специальной арматуры
монтируются в трубопровод с условным проходом от 25 до 1800 мм и
подключаются с помощью кабеля длиной до 75 м к вычислителю. Скорость потока
определяется по изменению времени прохождения или фа-зы бегущей акустической
волны при поочередной локации вдоль и против потока. Преоб-разователи
являются обратимыми.

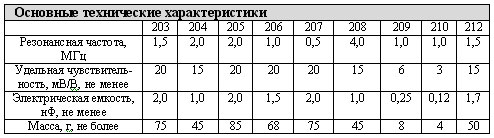

- Сопротивление изоляции: не менее 10^8 Ом
- Максимальное рабочее давление: 2,5 МПа
- Диапазон рабочих температур: от 1 до 150 оС
Литая конструкция из специальной термостойкой пластмассы,
с заданным измене-нием плотности по длине излучателя, обеспечивает идеальное
согласование пьезокерамики с водой и оптимальное сочетание характеристик
изделия по чувствительности, диапазону рабочих температур и надежности.

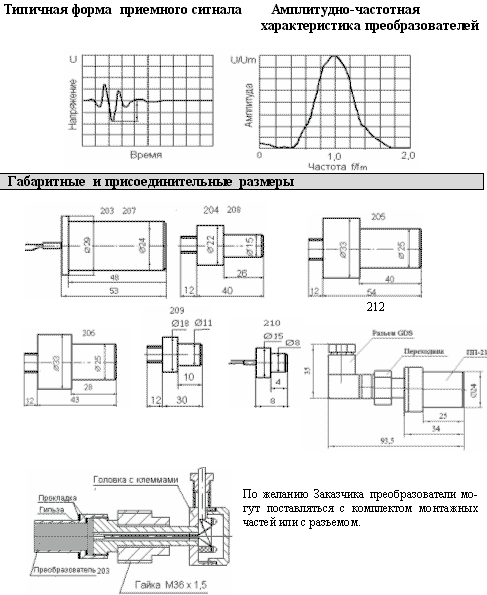

По желанию Заказчика преобразователи могут поставляться с другими
рабочими частотами и типоразмерами.
|
