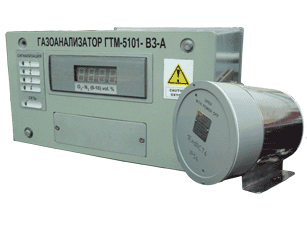

ГТМ-5101ВЗ-А - стационарный газоанализатор кислорода (атомное исполнение)
Стационарный газоанализатор кислорода предназначен
для измерения объемной доли кислорода в азоте и воздухе
.
Область применения газоанализатора: контроль
технологических процессов и воздуха рабочей зоны на
атомных станциях.
Принцип действия - термомагнитный.
Способ забора пробы - принудительный (от внешнего
побудителя расхода или за счет избыточного давления в
точке отбора пробы).
Режим работы - непрерывный.
Основные технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений О2,
% об.:
кислород в азоте
кислород в воздхе |
0-1;
0-2; 0-3; 0-5; 0-10; 0-50
0-21 |
осн.
привед. погр.%, в
зависимости от модификации
±4 или
±2,5 |
|
Время
прогрева, мин, не более |
180 |
|
|
Установление
показаний, с, не более |
180 |
|
|
Наличие 4
порогов сигнализации в
пределах
диапазона измерений, % |
5 - 90
|
устан.
по согласованию с потребителем (стандартная
установка 20, 40, 60, 80% от диапазона
измерения) |
|
Выходные
параметры:
унифицир. выходной сигнал, мА
цифровой сигнал
«сухие» контакты реле
(нормально разомкнутые) |
0-5 или 4-20
RS
232
одна группа по каждому
каналу |
по заказу
протокол
MODBUS-RTU
(6-34)В, 1А;
(12-220)В, (0,1-0,5)А
|
|
Параметры
измеряемой среды:
температура °С
влажность, г/м3,не
более
запыленность, г/м3,не
более
объемный расход, л/мин |
+5 - +50
6
0,001
0,7± 0,2 |
|
|
Степень
защиты по ГОСТ 14254:
для преобразователя измерительного (ИП)
для выносного преобразователя
первичного (ПИП) |
IP 54
IP 65 |
|
|
Температура
окружающей среды, °С |
+5 - +50 |
|
|
Питание,
В |
220 |
|
|
Потребляемая
мощность, ВА, не более |
25 |
|
|
Габаритные
размеры, мм:
для преобразователя измерительного
для выносного
преобразователя первичного |
360х300х140
330х200х180 |
масса, кг,
не более:
8
14 |
Газоанализатор имеет блочно-модульную конструкцию,
состоящую из преобразователя измерительного и выносного
преобразователя первичного (датчика), максимальная линия
связи между датчиком и измерителем 300 м, сопротивление
проводников кабеля не должно превышать 10 Ом.
Датчик имеет взрывозащищенное исполнение
"Взрывонепроницаемая оболочка" с маркировкой по
взрывозащите “1ExdIICT6”. Преобразователь измерительный
имеет общепромышленное исполнение и устанавливается в
невзрывоопасных помещениях.
Комплект поставки:
Газоанализатор, ЗИП, ведомость ЗИП,
эксплуатационная документация.
По отдельному договору для поверки газоанализатора
поставляются: баллоны с ГСО-ПГС, ВТР
(ИБЯЛ.306577.002-04), а также вспомогательное
оборудование:
- клапан предохранительный А ИБЯЛ.301122.044,
предназначенный для сброса газовой смеси при превышении
избыточного давления в газовом канале газоанализатора
свыше 200 к Па (2,04 кгс/см2);
- холодильник ХК-3-А ИБЯЛ.065142.005, предназначенный
для охлаждения анализируемой парогазовой смеси до
температуры окружающей среды и сбора конденсата;
- термохолодильник - А ИБЯЛ.418316.016,
предназначеный для осушения анализируемой парогазовой
смеси путем охлаждения до температуры менее 5 оС
(содержание влаги менее 6 г/м3);
- блок пробоподготовки БП-1-А ИБЯЛ.418311.048,
предназначенный для подачи анализируемой газовой смеси
на газоанализатор, ее очистки и визуального контроля
наличия расхода.
В случае необходимости по отдельному договору может
поставляться шкаф-А (ИБЯЛ.301442.006), предназначенный
для установки в нем газоаналитического и
вспомогательного оборудования, пневматических
соединений, подводки линий электропитания переменного
тока с обеспечением автоматической защиты, воздушного
охлаждения установленного оборудования с помощью
встроенных вентиляторов. Исполнение шкафа определяется
конструкцией.
Все газоанализаторы ГТМ-5101ВЗ-А и вспомогательное
оборудование к ним проходят при выпуске 100% приемку
Федеральной Службы по Экологии, Технологии и Атомному
Надзору (ФСЭТАН).
|
