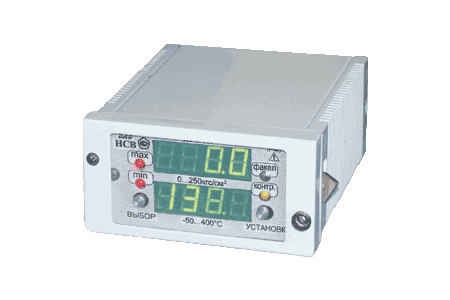

Дистанционный сигнализатор ДС-Б-019М, ДС-Б-020М, ДС-Б-030М, ДС-Б-040М, ДС-Б-050М

НАЗНАЧЕНИЕ

ДС предназначены для работы в комплекте с внешними измерительными преобразователями физических величин, имеющих:

• выходной токовый сигнал в пределах 0...5 (4...20) мА;

• термопреобразователями ТСМ и ТСП;

• термоэлектрическими преобразователями ВР, ПР, ПП, ХА, ХК, МК, ЖК;

• частотный, импульсный сигнал в пределах 0...8000Гц;

• "сухой контакт";

• цифровой последовательный сигнал в стандарте RS-485.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Подвижные и стационарные теплоэнергетические установки типа ППУА и АДПМ для нефтегазовой отрасли, технологические процессы, научные исследования, системы сбора данных, контроль и регулирование параметров, испытательные стенды, ТЭЦ и т.п., кроме взрывоопасных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•   Установка диапазона измерений, времени усреднения, значений уставок, зоны возврата и времени реакции уставок, верхнего и нижнего пределов входного частотного сигнала с индикатора пламени производится в цифровой форме потребителем (либо производителем по заказу потребителя).

•   Предел допускаемой основной приведенной погрешности показаний ДС: +0,15... +1,0 % (по заказу).

•   Предел допускаемой основной приведенной погрешности выходного управляющего аналогового сигнала ДС: +0,25...+1,5% (по заказу).

•   Предел допускаемой основной приведенной погрешности срабатывания уставок ДС: +0,15... +1,0 % (по заказу).

•   По устойчивости к климатическим воздействиям соответствует исполнению У категории 2, но для работы при температуре -40...+50 ^оС.

•   Степень защиты от проникновения твердых частиц, пыли и воды IР40.

•   Напряжение питания постоянного тока 22...30 В.

•   Потребляемая мощность не более 10 ВА.

•   Средняя наработка на отказ ДС с учетом технического обслуживания 10000 ч.

•   Назначенный срок службы ДС 5 лет, назначенный ресурс ДС 40000 ч в пределах назначенного срока службы.

•   В комплект поставки входят датчики давления, термопреобразователи, вторичная индикация для кузова, индикатор пламени горелки, комплект кабелей соединительных и дистанционный сигнализатор.

МОДЕЛЬНЫЙ РЯД

Варианты монтажа:
