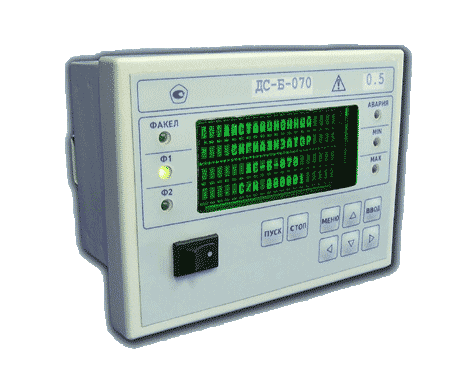

Дистанционный сигнализатор
ДС-Б-070
НАЗНАЧЕНИЕ
Комплект ДС-Б-070 предназначен для
работы в составе ППУА, АДПМ. Комплект обеспечивает нормальный режим работы
установки и ее защиту при аварийных ситуациях. Защита осуществляется путем
отсечки дизтоплива, подаваемого к форсункам, при одновременном включении
звукового сигнала в аварийных ситуациях (в установках АДПМ, при резком понижении
давления нефти на выходе, дополнительно отключается муфта сцепления и
осуществляется подача инертного газа).
ОБЛАСТЬ
ПРИМЕНЕНИЯ
Комплект ДС-Б-070 заменяет
традиционный щит управления, так как имеет в своем составе органы управления и
индикации необходимые для управления установками. Все контрольно-измерительные
устройства, используемые в установках, подключаются к прибору ДС-Б-070. Наличие
резервных каналов в ДС-Б-070 позволяет расширить количество контролируемых
параметров.
Программное обеспечение ДС-Б-070
реализует два алгоритма работы, что позволяет использовать комплект в составе
как ППУА так и АДПМ. Уставки сигнализации задаются пользователем. В целях
безопасности диапазон изменения уставок ограничен предельными значениями.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Прибор имеет электронный архив, что
позволяет производить регистрацию всех режимов работы установки, с последующей
выдачей данных на ПЭВМ дистанционно, через радиоканал.
Конфигурация входных каналов и уставок
сигнализации для установок ППУА и АДПМ приведены в таблице.
|
№ канала |
Измеряемый параметр
в установке ППУА |
Измеряемый параметр
в установке АДПМ |
Уставки |
|
ППУА |
АДПМ |
|
1 |
Давление пара,
режим 1 |
Давление нефти
на выходе |
MIN,
MAX |
MIN,
MAX |
|
2 |
Давление пара,
режим 2 |
Давление масла
в насосе |
MIN,
MAX |
MIN |
|
3 |
Температура пара |
Температура нефти
на выходе |
MAX |
MIN |
|
4 |
Давление топлива |
Давление топлива |
- |
- |
|
5 |
Температура воды |
Температура нефти
на входе |
MIN |
- |
|
6 |
Давление воды
на входе в котел |
Давление нефти
на входе в нагреватель |
MAX |
MAX |
|
7 |
Уровень топлива |
Уровень топлива |
- |
- |
|
8 |
Напор воздуха |
- |
MIN |
- |
|
9 |
Нижний уровень воды
|
- |
MIN |
- |
|
10 |
Индикатор пламени |
Индикатор пламени |
MIN |
MIN |
|
11 |
Расход топлива |
Расход топлива |
- |
- |
|
12 |
Резерв |
Резерв |
- |
- |
Количество реле 5, назначение реле:
- Реле 1 - рабочее 1 (подача
топлива);
- Реле 2 - рабочее 2
(дополнительная подача топлива);
- Реле 3 - аварийное 1 (подача
инертного газа);
- Реле 4 - аварийное 2
(отключение муфты сцепления);
- Реле 5 - аварийное 3
(звуковой сигнал).
-
ДС-Б-070 обеспечивает автоматическое поддержание температуры пара (нефти) на
выходе.
-
В
комплект поставки входят датчики давления, датчики температуры,
вторичная индикация для кузова,
индикатор пламени горелки,
комплект кабелей соединительных и дистанционный
сигнализатор.
-
По требованию заказчика прибор может комплектоваться
устройством электронного розжига , позволяющего производить уверенный
запуск котла даже при низких температурах, повысить надежность устройства за
счет отсутствия накальной спирали и автоматизировать процесс розжига.
-
По требованию заказчика прибор может комплектоваться
радиомодемом. Комплектование установки радиомодулем позволяет
потребителю организовать автоматическое считывание информации из
электронного архива прибора при нахождении установки в зоне приема базовой
станции (диспетчерской).
-
По требованию заказчика прибор может комплектоваться GPS приемником (для
определения точного местонахождения установки и маршрута движения).
-
По требованию заказчика прибор может комплектоваться пультом дистанционного
управления.
Варианты крепления прибора на объекте:
|
