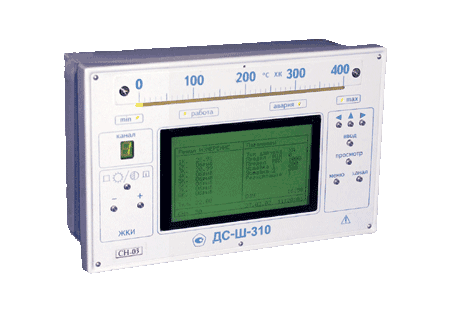

Дистанционный сигнализатор ДС-Ш-310М

НАЗНАЧЕНИЕ

Дистанционный сигнализатор предназначен для измерения и регистрации неэлектрических величин (температура, давление, уровень расхода и т.п.), преобразованных в электрические сигналы напряжения или в активное сопротивление.

ДС имеют универсальный измерительный блок и рассчитаны на работу с термопреобразователями сопротивления по ГОСТ 6651 и термоэлектрическими преобразователями по ГОСТ 3044. ДС могут поставляться с измерительным блоком, адаптированным под другие сигналы.

ДС заменяют вторичные приборы типа КСП2 (КСМ2), РП160М, но имеют в своем составе 8 входных каналов и обеспечивают регистрацию данных в электронном виде и их выдачу по запросу на персональный компьютер, а также просмотр данных на ЖКИ-дисплее. Измеряемые параметры отображаются на линейной шкале и на ЖКИ-дисплее в цифровом и графическом виде.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения дистанционного сигнализатора - стационарные котельные установки, ТЭЦ, системы контроля и регулирования параметров, удаленный сбор данных и т.п., кроме взрывоопасных производств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•   Диапазон измерений устанавливается потребителем в пределах номинальных статистических характеристик термопреобразователей сопротивления типов 50М, 50П и термоэлектрических преобразователей типов ТХА, ТХК.

•   Сигнализатор обеспечивает измерение, выборочную циклическую регистрацию любого набора измеряемых параметров из 8 и выход параметров за установленные значения уставок.

•   Период регистрации устанавливается потребителем в диапазоне от 1 до 60 сек.

•   Регистрация осуществляется в энергонезависимом ЗУ, объемом 64 кбайт.

•   Связь сигнализатора с компьютером с использованием интерфейса RS-485.

•   Сигнализаторы могут объединяться в многоточечную сеть на базе интерфейса RS-485, управляемую компьютером. Количество абонентов в сети не более 31.

•   Скорость передачи данных до 38400 бод.

•   Наличие уставок: MIN, MAX (общие для всех каналов).

•   Диапазон уставок сигнализатора равен диапазону измерений. Ввод уставок осуществляется потребителем в цифровом виде.

•   Время срабатывания уставок сигнализатора не менее 0,1 сек.

•   Выходной элемент сигнального устройства - оптоэлектронные твердотельные реле.

•   Основная приведенная погрешность показаний +0,5%; +0,15%; +0,25%.

•   Основная приведенная погрешность срабатывания уставок +0,5%; +0,15%; +0,25%.

•   Сигнализатор обеспечивает компенсацию температуры свободных концов ТП.

•   Межповерочный интервал не менее 1 года.

•   По устойчивости к климатическим воздействиям сигнализатор соответствует исполнению У категории размещения 2 по ГОСТ 15150-69, но для работы при температуре от +5 до +50 ^оС.

•   Степень защиты от проникновения твердых частиц, пыли и воды по ГОСТ 14254-80 IР10.

•   Напряжение питания переменного тока (180...250) В, частота переменного тока питания (48...52) Гц.

•   Потребляемая мощность не более 10 ВА.

•   Масса сигнализатора не более 3 кг.
