Устройства числового программного управления УЧПУ

1. Модернизация станков

1.1. Станок сферотокарный МК 4038 Ф3.

Особенностью станка является то, что круговая ось управляет положением резца относительно обрабатываемой поверхности.

Таблица №1

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	Индуктосин	ЛИР-7
2.	Датчик круговой оси	Резольвер	ЛИР-190
3.	Датчик шпинделя	ВТМ	ЛИР-158
4.	Точность позиционирования, мм	0.008	0.002
5.	УЧПУ	2Р33	NC-200
5.1.	Геометрическое программирование	Нет	Да
5.2.	Параметрическое программирование	Нет	Да
5.3.	Видеографика	Нет	Да
5.4.	Встроенный редактор	Нет	Да
5.5.	Макрокоманды	Нет	Да
5.6.	Программный контроллер	Нет	Да
5.7.	Внешний носитель информации	Диск 5"	Диск 3.5"

1.2. Станок фрезерный FSRS-250 Ф1.

Устройства числового программного управления УЧПУ

Особенности станка:

- два шпинделя (вертикальный и горизонтальный);
- шестипозиционная револьверная головка с гидроприводом;
- привода шпинделей - асинхронные двигатели;
- управление осями позиционного типа одним сервоприводом.

Таблица №2

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	Резольвер	ЛИР-7
2.	Датчики шпинделей	Нет	ЛИР-158
3.	Смена скорости верти-ого шпинделя	АКС	Преобразователь MITSUBISI
4.	Смена скорости гори-ого шпинделя	Шкивами	Преобразователь MITSUBISI
5.	Размеры электрошкафа, м (ШхВхГ)	1х2х1	1х2х0.5
6.	Точность позиционирования, мм	0.04	0.01
7.	УЧПУ	NC-450	NC-200
7.1.	Геометрическое программирование	Нет	Да
7.2.	Параметрическое программирование	Нет	Да
7.3.	Видеографика	Нет	Да
7.4.	Встроенный редактор	Нет	Да
7.5.	Макрокоманды	Нет	Да
7.6.	Программный контроллер	Нет	Да
7.7.	Внешний носитель информации	Перфолента	Диск 3.5"

1.3. Станок токарный 16К20 Ф3.

Станок оснащен шестипозиционной резцедержкой.

Таблица №3

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	ВТМ	ЛИР-158
2.	Датчик шпинделя	ВТМ	ЛИР-158
3.	Точность позиционирования, мм	0.02	0.005
4.	УЧПУ	2Р22	NC-200
4.1.	Геометрическое программирование	Нет	Да
4.2.	Параметрическое программирование	Нет	Да
4.3.	Видеографика	Нет	Да
4.4.	Встроенный редактор	Нет	Да
4.5.	Макрокоманды	Нет	Да
4.6.	Программный контроллер	Нет	Да
4.7.	Внешний носитель информации	Мини-кассета	Диск 3.5"

1.4. Станок фрезерный FUWHC-315 Ф3.

Особенности станка:

- шпиндель горизонтальный двухдиапазонный;
- магазин инструментов на 24 места с электроприводом и гидроприводом;
- манипулятор смены инструмента с гидроприводом.

Таблица №4

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	Фотоэлектрический	ЛИР-158
2.	Датчики шпинделей	Нет	Нет
3.	Точность позиционирования, мм	0.04	0.005
4.	УЧПУ	NC-450	NC-200
4.1.	Геометрическое программирование	Нет	Да
4.2.	Параметрическое программрование	Нет	Да
4.3.	Видеографика	Нет	Да
4.4.	Встроенный редактор	Нет	Да
4.5.	Макрокоманды	Нет	Да
4.6.	Программный контроллер	Нет	Да
4.7.	Внешний носитель информации	Перфолента	Диск 3.5"

1.5. Станок фрезерный FUWC-315 Ф3.

Особенности станка:

- шпиндель вертикальный двухдиапазонный;
- магазин инструментов на 20 места с электроприводом и гидроприводом;
- манипулятор смены инструмента электромеханический.

Таблица №5

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	Фотоэлектрический	ЛИР-158
2.	Датчики шпинделей	Нет	ЛИР-158
3.	Размеры электрошкафа, м (ШхВхГ)	2х2х1	1х2х0.5
4.	Точность позиционирования, мм	0.04	0.005
5.	УЧПУ	NC-450	NC-200
5.1.	Геометрическое программирование	Нет	Да
5.2.	Параметрическое программирование	Нет	Да
5.3.	Видеографика	Нет	Да
5.4.	Встроенный редактор	Нет	Да
5.5.	Макрокоманды	Нет	Да
5.6.	Программный контроллер	Нет	Да
5.7.	Внешний носитель информации	Диск 5"	Диск 3.5"

1.6. Станок фрезерно-координатно-расточной 2Е450АМ Ф4.

Особенностью станка является то, что механизм привода подач по оси Z состоит из вертикальной станины, по которой перемещается коробка, а внутри коробки перемещается гильза со шпинделем. Гильза может перемещаться относительно станины как вместе с коробкой, так и без не№.

Таблица №6

№ п/п	Характеристика	До модерн	После модерн
1.	Датчики линейных осей	Индуктосины	Индуктосины
2.	Датчик шпинделя	Нет	ЛИР-158
3.	Точность позиционирования, мм	0.04	0.005
4.	УЧПУ	2С42-65	NC-200
4.1.	Геометрическое программирование	Нет	Да
4.2.	Параметрическое программирование	Нет	Да
4.3.	Видеографика	Нет	Да
4.4.	Встроенный редактор	Нет	Да
4.5.	Макрокоманды	Нет	Да
4.6.	Программный контроллер	Нет	Да
4.7.	Внешний носитель информации	Перфолента	Диск 3.5"

2. Разработка составных частей комплекса "Станок-УЧПУ"

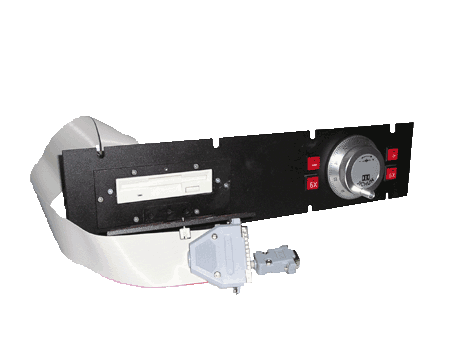

2.1. Пульт ручного управления УЧПУ NC-210.

Пульт предназначен для совместной работы с УЧПУ NC-210. Если для данного станка необходимы дополнительные кнопки, то они программируются из кнопок меню УЧПУ. Данный пульт был использован во всех модернизированных станках.

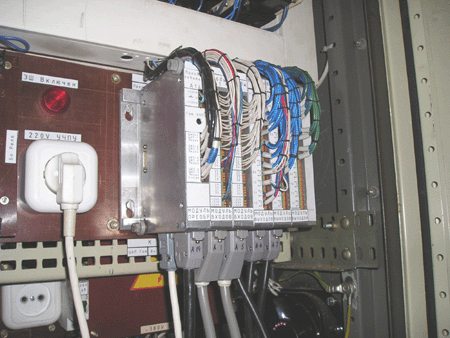

2.2. Комплект модулей для связи УЧПУ NC-210 со станком.

2.2.1. Модуль преобразователей.

Модуль выполняет следующие функции:

- производит коммутацию сигналов ЦАП от УЧПУ к электроприводам;
- вырабатывает напряжение постоянного тока 24V для входных и выходных сигналов УЧПУ;
- производит коммутацию сигналов 24V на пульт ручного управления, а сигнала Готовность УЧПУ в станок;
- производит согласование сигнала ЦАП S с преобразователем Главного привода в следующих случаях:
- выход УЧПУ дифференциальный, а вход преобразователя потенциальный;
- выход УЧПУ 10V, а вход преобразователя +10V;
- вырабатывает сигнал состояния ЦАП S (1-плюсовая область, 0-минусовая).

2.2.2. Модуль входных сигналов на 32 входа (DC24V/0.01A).

Модуль выполняет следующие функции:

- производит коммутацию входных сигналов от станка к УЧПУ;
- производит индикацию активных сигналов.

2.2.3. Модуль выходных сигналов на 12 выходов (DC24V/3A, AC220V/3A).

Модуль выполняет следующие функции:

- преобразовывает выходной сигнал УЧПУ в мощный релейный сигнал;
- производит индикацию активных сигналов.
