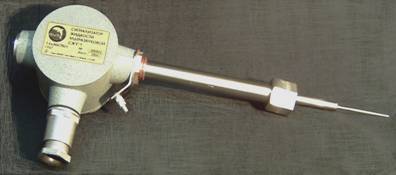

УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР
УРОВНЯ ЖИДКОСТИ СЖУ-1
Предназначен
для использования в нормальных и экстремальных условиях, при дистанционных
измерениях. Контролирует все виды жидкостей в температурном диапазоне от -190С
до +400С и давлении до 20МПа. Диапазон температур окружающей среды от -40С до
+75С. Исполнение СЖУ-1 – взрывобезопасное – 1ЕхdibIICT6X. Является более
совершенным аналогом сигнализатора УСУ-1. Принцип действия сигнализатора основан
на определении затухания акустической волны в чувствительном элементе датчика,
при погружении его в контролируемую жидкость. Оснащен системой самодиагностики,
которая автоматически проверяет работоспособность датчика, включая электронику и
пьезокристал.
Контролируемые
жидкости:
нефть и ее фракции, вода, сжиженные газы, растворители и любые другие жидкости,
не формирующие отложения на материале чувствительного элемента и не разрушающие
его.
Назначение и
область применения
Сигнализатор предназначен для контроля уровня жидкости в открытых или закрытых,
в том числе находящихся под давлением, емкостях в технологических установках
промышленных объектов химической, нефтехимической, медицинской, пищевой и других
отраслях промышленности, а также может быть использован в качестве индикатора
наличия (отсутствия) жидкости в контролируемом объеме. Сигнализатор осуществляет
выдачу сигнала при превышении или снижении контролируемой жидкостью заданного
уровня.
Основные
технические характеристики
Номинальное напряжение питания СЖУ-1 - 24В постоянного тока (от 14 до 28В).
Потребляемый ток,
не более 20мА.
Напряжение,
коммутируемое выходными ключами сигнализатора от 14 до 28 В.
Ток, коммутируемый
выходными ключами сигнализатора, - не более 0,1А.
Время реакции
сигнализатора не более 0,1с, гистерезис – 2,0с.
Диапазон
температуры воздуха, окружающего СЖУ-1, - от минус 40 °С до плюс 75 °С.
Диапазон
температуры контролируемой среды - от минус 190 °С до плюс 400 °С.
Максимальное
давление контролируемой среды не более 6 МПа (по заказу до 20 МПа).
Сигнализатор
устойчив к воздействию вибрации с ускорением 2g.
Степень защиты
корпуса IP 67.
Средняя наработка
на отказ не менее 10000час.
Средний срок службы
– 12 лет.
Габаритные размеры,
мм - 420х160х76.
Длина штуцера может
быть увеличена до 1м (по заказу).
Масса, не более, –
1,1 кг.
Расположение
датчиков на объекте – произвольное.
|
