Чувствительная
дифференциальная токовая
защита;
-
Дифференциальная токовая
отсечка;
-
Токовая отсечка по
стороне ВН;
-
Резервирование при
отказе выключателя;
-
Исполнение сигналов
газовой защиты;
-
Управление одним или
несколькими
выключателями (до 6);
-
Управление отключением
через отделитель.
Назначение и область
применения
Блок БМРЗ-ТД-2х предназначен
для использования в качестве
основной быстродействующей
защиты двухобмоточных
трансформаторов и
трансформаторов с
расщепленной обмоткой НН
любой мощности с напряжением
ВН до 220 кВ.
БМРЗ-ТД-2х новейшая
отечественная разработка,
соединяющая хорошо
зарекомендовавшие себя
известные принципы
выполнения дифференциальных
защит с оригинальными
решениями, улучшающими
отстройку от переходных
процессов, от внешних КЗ и
от бросков токов
намагничивания.
Применение новейшей
элементной базы и
современных цифровых
технологий позволило
получить новое качество
функционирования
дифференциальной защиты:
совершенные алгоритмы
выравнивания токов плеч,
автоматический учет текущего
положения РПН
трансформатора, высокое
быстродействие, устойчивость
и адаптивность работы в
переходных режимах КЗ,
сопровождающихся глубоким
насыщением измерительных
трансформаторов тока и
броском тока намагничивания,
удобство настройки и высокую
стабильность параметров.
Блок БМРЗ-ТД-2х может
использоваться в качестве
основной защиты от всех
видов КЗ в панелях защиты
трансформаторов совместно с
резервными защитами и
устройствами автоматики,
выполненными на
электромеханической,
аналоговой или цифровой
элементной базе любых
производителей.

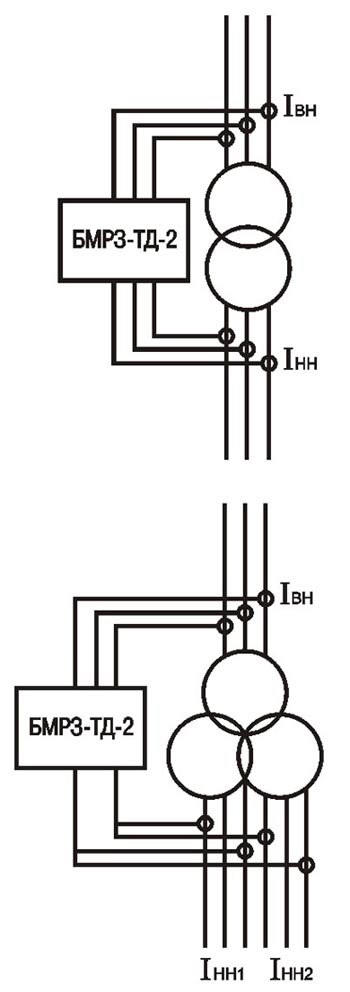

Примеры подключения
БМРЗ-ТД-2х
Основные характеристики
Чувствительная
дифференциальная токовая
защита с торможением (ДТЗ)
В зону действия защиты
дополнительно может быть
включен одиночный или
сдвоенный
токо-огра-ничивающий
реактор. Защита
предназначена для действия
при всех видах КЗ в
защищаемой зоне. Устойчивая
работа ДЗТ в переходных
режимах достигается рядом
мер, в числе которых;
Цифровая коррекция формы
кривой дифференциального
тока,аналогичная
используемой в серийном реле
ДЗТ-21;
Торможение от полусуммы
действующих значений первых
гармонических составляющих
токов плеч с учетом среднего
за период значения
дифференциального тока;
Оригинальный информационный
признак блокировки защиты,
выполняющий блокирование ее
срабатывания при искажении
формы дифференциального тока
в режимах бросков тока
намагничивания и внешних КЗ,
сопровождающихся насыщением
измерительных
трансформаторов тока.
Время срабатывания не более
40 мс. Диапазон уставок 0.2
– 0.5 Iном

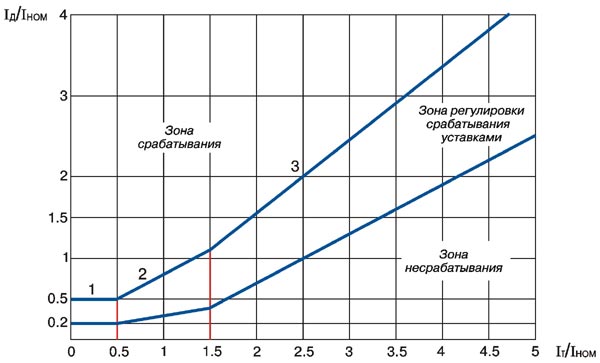

Тормозная характеристика
БМРЗ-ТД-2х
В защите применено цифровое
выравнивание токов плеч. С
любой стороны защищаемого
трансформатора возможно
подключение первичных
трансформаторов тока к
входным цепям защиты, как по
схеме «треугольник», так и
по схеме «звезда». При
необходимости в алгоритме
защиты включается операция
«цифровой треугольник».
Выравнивание токов плеч
проводится на основании
данных о схемах обмоток
силового трансформатора,
схемах первичных
трансформаторов тока и их
коэффициентов трансформации.
В блоке предусмотрено
аппаратное переключение
токовых входов на
номинальные токи - 0.5; 1.0;
2.5; 5.0 А.
Предусмотрена возможность
автоматической подстройки
под текущее положение РПН.
Защита имеет две группы
уставок, переключаемых
внешним сигналом, что
позволяет ис-пользовать блок
при переключении на обходной
выключатель.
При срабатывании защита
действует со стороны ВН на
один или два выключателя, а
также на выключатели стороны
НН (до четырех
выключателей). При
подключении стороны ВН через
отделитель защита действует
по выбору на
короткозамыкатель или ВЧ
каналы (до двух ВЛ) с
последующим отключением
отделителя в бестоковую
паузу.
Дифференциальная
токовая отсечка
ДТО является вспомогательным
элементом защиты и
обеспечивает быстрое
отключение КЗ в
трансформаторе при больших
токах, приводящих к
глубокому насыщению
измерительных
трансформаторов тока в
условиях, когда
чувствительная ДЗТ может
замедляться в срабатывании.
Время срабатывания ДТО
составляет:
– при кратности
дифференциального тока к
уставке 1.2 - 30 мс
– при кратности
дифференциального тока к
уставке 2.0 - 25 мс
Диапазон уставок - (5 -
15) Iном
Резервирование при
отказе выключателя
(УРОВ)
Сигнал "УРОВд" выдается
через заданное уставкой
время после выдачи
сигнала на отключение
выключателя при
сохранении тока через
отключаемый защитой
выключатель.
Алгоритм УРОВ может
выполняться с контролем
положения выключателя на
стороне высокого
напряжения.
Уставки по времени: от
0,10 до 1,00 с шагом
0,01 с.
Чувствительность УРОВ по
току 0.02 Iн.
Блок может выполнять
команду УРОВп от других
защит.
Технические
характеристики
Номинальный ток Iном, A
- 0,5; 1,0; 2,5; 5,0.
Количество аналоговых
входов до 0,7
Термическая стойкость
длительно, 15 А
в течение 1 с, - 500 А
Диапазон измерений
(действующие значения)
- (0,05 - 80) Iном.
Измерения и
контроль
– Фазные токи;
– Тормозные токи;
– Дифференциальные токи;
– Максиметр
дифференциальных токов;
– Счётчик срабатываний
защит;
– Счётчик отключений
выключателя с пофазной
фиксацией отключаемых
токов.
Технические
возможности
– Связь БМРЗ по
стандартным
последовательным каналам
RS-232 с ПЭВМ и RS-485
или ВОЛС c АСУ с
использованием протокола
ModBUS.
– Осциллографирование
токов КЗ.
– Осциллографирование
переходных процессов при
включении
трансформатора.
– Во время работы блоки
осуществляют
автоматическую
самодиагностику и выдают
сигнал при обнаружении
неисправности.
Расширенная проверка
работоспособности блока
может быть произведена
оператором в режиме
«Тест».
– Память БМРЗ, после
снятия питающего
напряжения, обеспечивает
хранение уставок и
конфигурации защит в
течение всего срока
службы.
– Хранение осциллограмм,
параметров аварийных
событий, информации об
общем количестве, а так
же о времени
срабатываний защит,
количестве отключений
выключателя
обеспечивается, без
питания, в течение 200
часов.
– Смена конфигурации
защит, блокировок и
уставок осуществляется
при вводе пароля с
пульта блока или
дистанционно.
– Функция календаря и
часов позволяет
фиксировать время
событий с дискретностью
10 мс.
