Блоки РЗА для КТП-6(10)/0,4 кВ

• Двухступенчатая максимальная токовая защита.
• Блокировка МТЗ при пуске и самозапуске двигателя.
• Дальнее резервирование отказов защит и выключателей (две ступени).
• Токовая защита нулевой последовательности.
• Автоматическое включение резерва с восстановлением схемы нормального режима.
• Местное и дистанционное управление выключателями.
• Блокировка многократных включений.
• Память аварийных событий.
• Регистрация аварийных процессов.
• Самодиагностика БМРЗ и диагностика выключателей.
• Работа в АСУ и информационных системах.

Назначение и область применения

  Комплект предназначен для выполнения функций защиты, автоматики, управления и сигнализации вводных и секционных выключателей комплектных трансформаторных подстанций 6(10)/0,4 кВ, электростанций, компрессорных станций и других объектов.

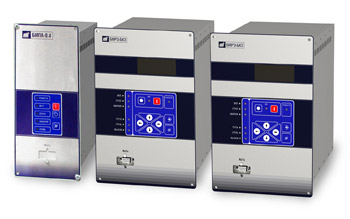

  В состав комплекта входят:

• БМРЗ-0,4ВВ - блоки защиты и автоматики рабочих вводов;
• БМРЗ-0,4АВ - блоки защиты и автоматики резервных вводов;
• БМПА-0,4 - блок автоматики секционного выключателя.

Основные характеристики

Максимальная токовая защита (МТЗ)

  Двухступенчатая, с независимой времятоковой характеристикой первой ступени. Для второй ступени может быть выбрана независимая или обратно зависимая характеристика.
Первая ступень действует с двумя выдержками времени: на отключение секционного выключателя и выключателя ввода. Вторая ступень может использоваться как сигнализация перегрузки.

Блокировка МТЗ при обнаружении пуска
или самозапуска двигателей (БМТЗ)

  БМТЗ обеспечивает блокировку токового пускового органа, включенного параллельно пусковому органу первой ступени МТЗ. БМТЗ обеспечивает блокировку одного из двух пусковых органов первой ступени МТЗ. Уставка по току МТЗ выбирается без учета отстройки от пусков электродвигателей.

Уставка	Диапазон	Дискретность
Номинальный ток источника питания, А	1,0 - 5,0	0,01
Ток срабатывания, А	0,2 - 20,00	0,01
Ток блокировки ДР при включении статической нагрузки, А	0,05 - 20,00	0,01

Токовая защита нулевой последовательности

  Одноступенчатая, с независимой времятоковой характеристикой и двумя выдержками времени, с действием на вводные и секционный выключатели.

Уставка	Диапазон	Дискретность
По току, А	1,0 - 50,0	0,1
По времени, с	0,05 -10,00	0,01

Дальнее резервирование (ДР)

  ДР, действующее при отказе защит или выключателей отходящих от шин линий, выявляет удаленные короткие замыкания (как симметричные, так и несимметричные). Первая ступень предназначена для резервирования близких КЗ в пределах зоны действия отсечек отходящих линий, вторая ступень – для резервирования КЗ в пределах зоны действия зависимых элементов автоматов отходящих линий. Первая ступень работает с независимой времятоковой характеристикой, вторая ступень — с обратно зависимой характеристикой.
Принцип действия ДР основан на анализе соотношений между приращениями активной и реактивной составляющих тока прямой последовательности, оценки величин приращений фазных токов, а также напряжения прямой последовательности, абсолютных значений токов прямой и обратной последовательности и мощности обратной последовательности. ДР действует с раздельными выдержками времени: на отключение секционного выключателя и выключателя ввода.

Уставка	Диапазон	Дискретность
По току I2, А	0,2-10,0	0,1
По времени, с	1-50	1

Автоматическое включение резерва (АВР)

  Может быть выполнено до трех независимых алгоритмов АВР: секционного выключателя и один или два АВР на аварийных вводах. В качестве источника питания аварийного ввода могут использоваться энергосистема или комплектная автоматизированная электростанция. При восстановлении напряжения на отключенном рабочем вводе возможно автоматическое восстановление схемы нормального режима.

Уставка	Диапазон	Дискретность
Выдержка времени: первый цикл, с	0,50 - 99,99	0,01
второй цикл, с	2 - 99	1

Измерения и контроль

• Фазные токи.
• Максиметр фазного тока, тока нулевой последовательности.
• Ток прямой последовательности.
• Ток нулевой последовательности.
• Ток обратной последовательности.
• Фазные напряжения.
• Напряжение прямой последовательности.
• Cos(фи).
• Частота.
• Счетчик аварийных отключений.
• Суммарный ток отключений по фазам.
• Счетчик пусков и срабатываний каждой ступени защиты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ БМРЗ-0,4

Входные аналоговые сигналы
Количество аналоговых входов	до 8
Номинальный ток, А	5
Рабочий диапазон токов, А	0,5-50,0
Термическая стойкость, А: длительно кратковременно до 1 с	15 500
Мощность, потребляемая по цепям тока, ВА	0,2
Номинальное напряжение, B	230
Рабочий диапазон напряжений, В	5 - 264
Устойчивость к перегрузке длительно, В	500
Мощность, потребляемая по цепям напряжения, не более, ВА	0,5
Основная погрешность срабатывания: по току %, не более: для диапазона уставок от 1,0 до 2,5 А для диапазона уставок от 2,5 до 55,0 А по напряжению, % по времени: более 1 с, % менее 1 с, мс	±4 ±2,5 ±5 ±2 ±25
Питание Осуществляется от источника переменного, выпрямленного или постоянного тока: Диапазон рабочих напряжений, В	88 – 264
Потребляемая мощность, не более, Вт	12



Входные дискретные сигналы
Количество дискретных входов	до 23
Напряжение: номинальное, В срабатывания, В несрабатывания, В	220 170-264 0 - 140
Максимальное значение напряжений на входе, не более, В	264
Входной ток при включенном сигнале, не более, мА	3,5
Длительность входного сигнала наименьшая, мс наибольшая	50 постоянно
Выходные дискретные сигналы Количество дискретных выходов	до 23
Коммутируемый ток замыкания / размыкания при постоянной времени нагрузки 20 мс, А	2,5/0,15
Диапазон коммутируемых напряжений, В	24-264
Климатические условия эксплуатации Температура воздуха, оC	-40 … +70
Относительная влажность воздуха при 25 градусах Цельсия, %	до 98
Степень защиты: лицевая панель корпус	IP-54 IP-31
Сопротивление изоляции, не менее, МОм	100
Масса, не более, кг	9
