БАРС-МТ устройства управления для пунктов секционирования и сетевого АВР ЛЭП 6,10,35 кВ / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БАРС-МТ

Тип:
устройства управления для пунктов секционирования и сетевого АВР ЛЭП 6,10,35 кВ

ТУ:


Краткое тех. описание:
БАРС-МТ является терминальным узлом автоматизированной системы оперативно - диспетчерского управления (АСОДУ) районных электрических сетей и служб электроснабжения

Цена БАРС-МТ:
Уточняйте по телефону или через обратную связь.

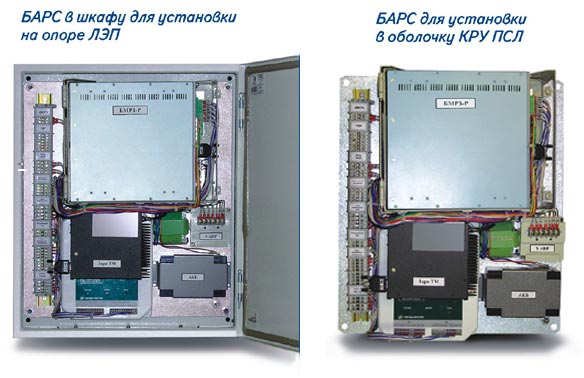

БАРС-МТ - устройства управления для пунктов секционирования и сетевого АВР ЛЭП 6,10,35 кВ

БАРС-МТ - устройства управления для пунктов секционирования и сетевого АВР ЛЭП 6,10,35 кВ

Назначение и область применения

 БАРС-МТ предназначен для применения на:
– пунктах секционирования ЛЭП напряжением 6, 10 или 35 кВ с односторонним или с двухсторонним питанием, а также на пунктах сетевого АВР;
– ответвлениях сети (отходящих линиях), в том числе с выключателями нагрузки
– трансформаторных подстанциях ТП столбового или киоскового типа;
– пунктах плавки гололёда.

  БАРС-МТ является терминальным узлом автоматизированной системы оперативно - диспетчерского управления (АСОДУ) районных электрических сетей и служб электроснабжения.

  Для работы БАРС-МТ в пунктах секционирования линий ПСЛ должны быть установлены:
– три трансформатора тока ТТ;
– три трансформатора напряжения ТН, обеспечивающих получение двух линейных напряжений и напряжения обратной последовательности 3Uо или же трех фазных напряжений со стороны питания линии;
– трансформатор собственных нужд ТСН со стороны питания линии.

  На линиях с двухсторонним питанием и пунктах сетевого АВР дополнительно устанавливается ТСН со стороны резервного питания и два ТН для контроля линейных напряжений.
  БАРС-МТ обеспечивает управление высоковольтным вакуумным выключателем с любым приводом.
  БАРС-МТ – это современное средство управления, защиты и автоматики, обеспечивающее высокую надёжность электроснабжения потребителей.

БАРС-МТ обеспечивает:
– быстрое автоматическое выделение минимального участка поврежденной линии;
– подключение к резервному источнику неповрежденных участков ЛЭП с двухсторонним питанием.
БАРС-МТ отвечает всем отечественным требованиям, предъявляемым к устройствам автоматизации – распределительных сетей "ФСК ЕЭС";
– вдольтрассовых ЛЭП нефте- и газопроводов;
– вдольтрассовых ЛЭП электрифицированных железных дорог.

Основные технические характеристики БАРС-МТ

– потребляемая мощность не более 75 Вт;
– диапазон рабочих температур от минус 40 до плюс 70 оС;
– допустимая влажность 100 %;
– устойчивость к выпадению инея и росы;
– радио- или проводной (витая пара, оптоволоконный кабель) канал для связи с оперативным персоналом и диспетчером электрических сетей. При установке соответствующей антенны радиоканал обеспечивает связь
БАРС-МТ с диспетчером на расстоянии до 60 км;
– автоматическая самодиагностика;
– контроль исправности высоковольтного выключателя;
– контроль состояния аккумуляторной батареи;
– хранение заданных уставок и конфигураций алгоритмов защит и автоматики в течение всего срока службы, даже после снятия питающего напряжения;

В течение 200 часов после снятия питающего напряжения обеспечивается ход встроенных часов и хранение:
осциллограмм аварийных событий;
информации о параметрах и количестве аварийных событий;
времени срабатывания защит;
информации о количестве отключений выключателя;
фиксация даты и времени событий с дискретностью 10 мс ;


Функции защиты и автоматики

Максимальная токовая защита МТЗ:

  Трехступенчатая, с зависимой или независимой времятоковой характеристикой третьей ступени. Времятоковые характеристики зависимой ступени МТЗ согласованы с времятоковыми характеристиками реле типа РТ-80, РТВ-I-IV;
направленная, с возможностью пуска по напряжению независимо для каждой ступени;
с ускорением;
с отстройкой при включении на двигательную и холодную нагрузки;

Защита от однофазных замыканий на землю ОЗЗ:

селективная, обеспечивающая выделение поврежденного участка при любой конфигурации ЛЭП и любом способе заземления нейтрали.

Защита минимального напряжения ЗМН:

с контролем линейных напряжений и/или напряжения обратной последовательности.


Защита от несимметрии нагрузки и обрыва фазы ЗОФ:

с контролем тока и/или напряжения обратной послетельности.

Быстродействующая защита от дуговых замыканий ЗДЗ:

– с помощью оптоволоконных или фототиристорных датчиков дугового замыкания c контролем тока короткого замыкания для предотвращения ложных отключений.

Автоматическое повторное включение АПВ (от одного до пяти циклов):

– с пуском:
– по факту срабатывания МТЗ;
– по факту срабатывания ОЗЗ;
– при самопроизвольном отключении выключателя;
– при возврате ЗМН (восстановление напряжения на ЛЭП);

Быстродействующая защита от дуговых замыканий ЗДЗ:

– с помощью оптоволоконных или фототиристорных датчиков дугового замыкания c контролем тока короткого замыкания для предотвращения ложных отключений.


Дополнительные возможности

Управление выключателем:
– местное;
– дистанционное;
– с переносного пульта.

Автоматическое осциллографирование аварийных процессов.

Память аварийных событий.

Фиксация значений аварийных параметров для определения места повреждения ОМП.

Подключение ПЭВМ типа Notebook для обмена информацией и диагностики.

Дистанционное изменение конфигурации и уставок алгоритмов защиты и автоматики.

Дистанционное или автоматическое (при изменении направления мощности) переключение набора уставок.

Измерение электрических параметров нормального
режима:
– напряжений;
– токов;
– симметричных составляющих;
– активной и реактивной мощности;
– cos ;
– частоты.

Технический учет электроэнергии.

Контроль перегрева в КРУН, ПСЛ и т.п.

Контроль несанкционированного проникновения в КРУН, ПСЛ и т.п.

  Возможность передачи информации о положении выключателя, аварийной информации и дистанционного изменения конфигурации и уставок алгоритмов защит и автоматики в течение 24 часов после пропадания напряжения на ЛЭП. Резервное питание от встроенной необслуживаемой аккумуляторной батареи с ресурсом не менее 6 лет.
