Программно-технический комплекс
на базе цифровых блоков РЗА, УСО
и РАПС
ПТК "ЗАЩИТА"
ПТК "Защита" – это
полноценная АСУ (SCADA)
электрической части энергообъекта.
Мы готовы оказать любую помощь в
разработке исходных требований,
проекта и технического задания на
ПТК «Защита» для вашего объекта.
Состав комплекса.
Оборудование нижнего уровня:
-
Блоки цифровой релейной
защиты и автоматики.
-
Цифровые регистраторы
аварийных процессов.
-
Устройства сопряжения с
объектом (УСО) - цифровые
устройства выполняющие
функции телемеханики
(телеизмерение,
телеуправление,
телесигнализация).
-
Функциональные контроллеры.
Оборудование верхнего уровня:
Ствое оборудование:
-
Сетвые коммутаторы.
-
Конвертеры и преобразователи
интерфейсов.
-
устройства удаленной передачи
данных.
-
Оптические и медные кабели.

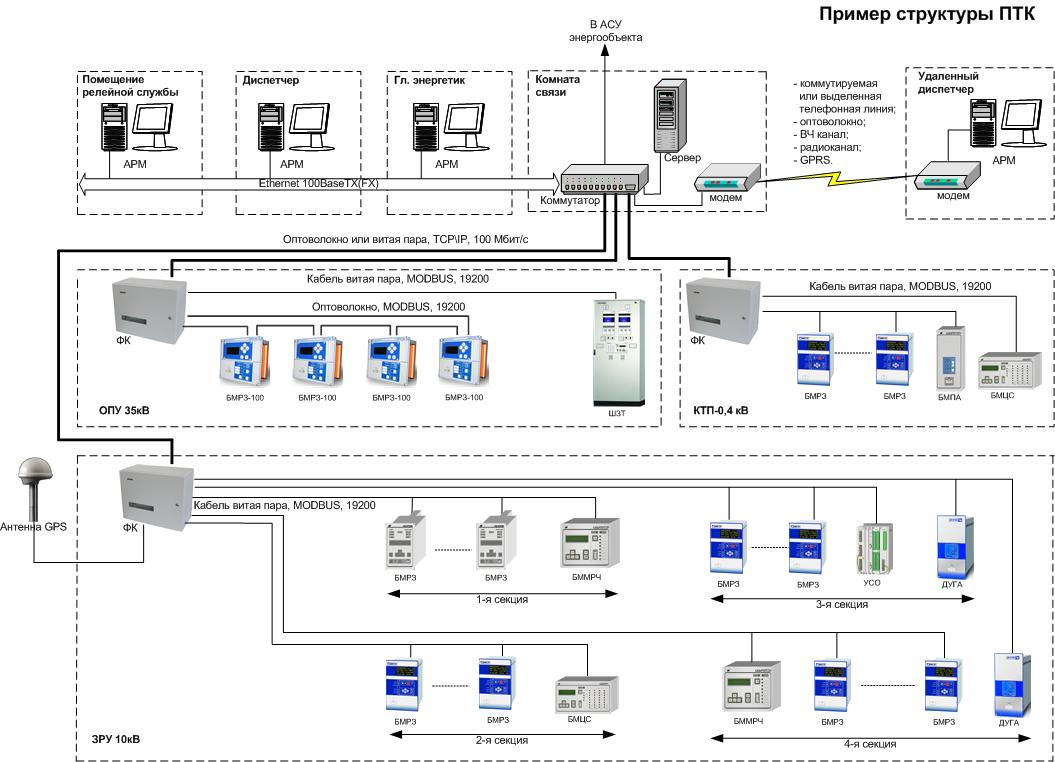

Пример построения ПТК
Функции комплекса.
-
динамическое отображение на АРМ
информации о состоянии
коммутационного оборудования;
-
динамическое отображение на АРМ
текущих значений аналоговых
величин и состояний дискретных
сигналов контролируемых блоками
ЦРЗА и УСО;
-
отображение на АРМ информации о
пусках и срабатываниях блоков
ЦРЗА;
-
отображение на АРМ параметров
аварийных событий и
осциллограмм,
зарегистриро-ванных блоками
ЦРЗА, УСО и РАПС;
-
просмотр полученной от блоков
ЦРЗА и УСО информации в
табличных и графических формах,
в виде мнемосхем, ведомостей
событий,
аварийно-предупредительной
сигнализации;
-
дистанционное чтение и
редактирование конфигурации ЦРЗА
и УСО (уставки, ключи и т.д.);
-
дистанционное управление
положением коммутационного
оборудования
(включе-ние/отключение
выключателей и др.);
-
ведение долговременного архива
событий комплекса, журнала
действий операторов и другой
вспомогательной информации;
-
поддержание системы единого
времени (СЕВ) во всех узлах
комплекса;
-
возможность включения ПТК в
АСУ-ТП энергообъекта.

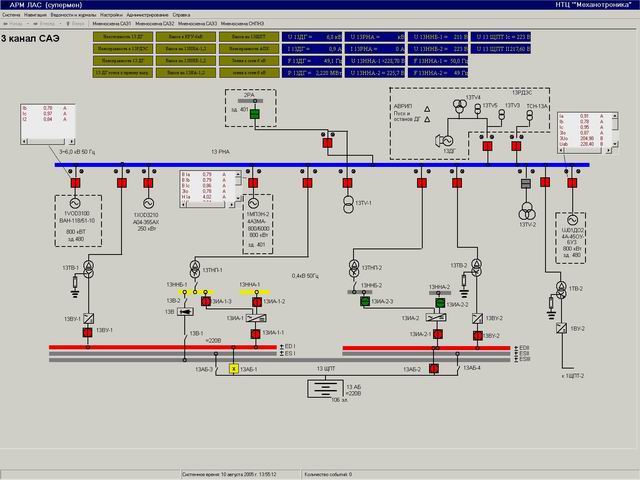

Пример экранного интерфейса
АРМ
|
