Цифровые устройства сопряжения с объектом УСО-МТ и шкафы УСО-МТ

• Ведение журнала событий.
• Осциллографирование с возможностью гибкой настройки условий пуска осциллографа и характеристик записываемых осциллограмм.
• Сигнализация о превышении допустимых значений контролируемых параметров с протоколированием.
• Хранение в энергонезависимой памяти и передача в АСУ журнала событий и зарегистрированных осцилограмм.
• Выдача дискретных сигналов на основании внутренней логики.



  При использовании программных и технических средств ПЭВМ или АРМ АСУ возможно выполнение следующих функций:

• объединение УСО-МТ в единую систему регистрации данных;
• отображение на мониторе регистрируемых УСО-МТ величин в виде мнемосхем, таблиц и графиков;
• распечатка регистрируемых УСО-МТ величин на принтере;
• ранжирование пользователей по уровню доступа к данным и конфигурированию УСО-МТ.



Устройства УСО-МТ выпускается в 2-х модификациях - УСО-МТ-Д и УСО-МТ-А.

УСО-МТ-Д – предназначен для сбора и передачи информации о дискретных потенциальных сигналах с
номинальным напряжением:

• 220 В постоянного и/или переменного тока;
• 110 В постоянного тока;
• 24 В постоянного тока.

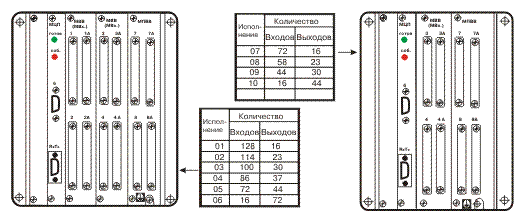

Варианты расположения модулей в устройствах УСО-МТ-Д различных исполнений в зависимости от количества дискретных входов/выходов.





  В устройствах УСО-МТ-Д обеспечивается формирование релейных сигналов управления двухпозиционными
объектами по командам, поступающим из АСУ.

  Цепи входных и выходных сигналов устройства УСО-МТ-Д изолированы друг от друга и от корпуса .

УСО-МТ-А - для сбора и передачи информации о:

• дискретных потенциальных сигналах;
• аналоговых сигналах, поступающих от:
• - стандартных измерительных трансформаторов тока с номинальным вторичным током 1А или 5А;
• - трансформаторов напряжения с номинальным вторичным напряжением 100В, 220В или 380В;
• - источников постоянного напряжения 110 или 220В в т.ч. от шин оперативного тока.


  Общее количество аналоговых сигналов устройства УСО-МТ-А не более 8.
При заказе устройства УСО-МТ-А необходимо указать диапазон контролируемых значений
аналоговых сигналов:

Вид сигнала	Рабочий диапазон
Переменный ток , А	0,0015-0,3
	0,02-5,0
	0,15-30
	0,5-120
	2,0-500
Переменное напряжение, В	0,5-120
	1,0-240
	2,0-490
Постоянное напряжение, В	50-175
	100-350

  УСО-МТ-А могут быть укомплектованы преобразователями тока и напряжения или стандартными преобразователями (0-5мА; 4-20мА).

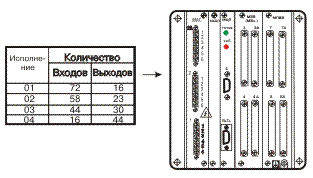

Расположение модулей в устройствах УСО-МТ-А различных мсполнений

  Цепи входных и выходных сигналов устройства УСО-МТ-А изолированы друг от друга и от корпуса.

Основные технические характеристики УСО-МТ:

• Напряжение питания (по заказу):
• - 110 В постоянного тока;
• - 220 В переменного (постоянного) тока.
• Потребляемая мощность:
• - не более 10 Вт.
• Входной ток (дискретных входов):
• - не более 4 мА.
• Цикл опроса дискретных сигналов 1мс;
• Цикл усреднения аналоговых сигналов 0,3с;
• Дискретность фиксации времени и даты события – 10 мс;
• Сопротивление изоляции – не менее 100 МОм;
• Прочность изоляции 2500В, 1мин.

В течение 200 часов после снятия питающего напряжения обеспечивается:

• ход встроенных часов;
• хранение осциллограмм и информации в журнале событий;
• погрешность измерения аналоговых сигналов в блоках УСО-МТ-А – не более 2 % при нахождении сигнала в пределах от 0,01 до 1,0 максимального значения диапазона контролируемых значений;
• Связь с АСУ по протоколу Modbus;
• Устойчивость к 100 % перерывам питания:
• - 0,5 с – при номинальном напряжении питания 220 В;
• - 0,2 с – при номинальном напряжении питания 110 В.

Для увеличения устойчивости к 100% перерывам питания до нескольких секунд возможно подключение внешних накопителей энергии, поставляемых по отдельному заказу.

Винтовые зажимы для :

• дискретных сигналов рассчитаны на подключение проводников сечением до 1,5 мм2;
• аналоговых сигналов рассчитаны на подключение одного проводника сечением до 4 мм 2 или двух проводников сечением до 2,5 мм 2 каждый.

Диапазон рабочих температур:

• от минус 40 С до плюс 70 ^оС.

Масса – не более 7 кг

Габаритные размеры в зависимости от модификации:

• 170х268х315мм. (ШхВхГ);
• 130х268х315мм.

Конструктивные особенности

УСО-МТ выпускается в виде кассетных блоков с креплением на вертикальную или горизонтальную поверхность и передним подключением внешних соединений .

• Аппаратный состав и основные характеристики УСО-МТ совпадают с цифровыми блоками РЗА типа БМРЗ.
• Несколько блоков УСО-МТ ( от2-х до 4-х) могут быть конструктивно объединены в виде шкафа УСО-МТ с односторонним обслуживанием, с верхним или нижним подключением контрольных кабелей и креплением шкафа за основание или на стену.



Заказ блоков УСО-MT

При заказе блоков УСО-МТ заполняется карта заказа и указывается:

• номинальное напряжение оперативного тока =110В или ~/=220В;
• вариант аппаратного исполнения по количеству дискретных входов/выходов;
• состав входных аналоговых сигналов и диапазон контролируемых значений;
• последовательный канал связи с АСУ - RS-485 или ВОЛС.



Заказ шкафа УСО-МТ

При заказе шкафа указывается количество встроенных блоков УСО-МТ и заполняются карты заказа на каждый блок.

Дополнительно к блокам УСО шкаф может быть оснащен:

• блоками шунтирующих резисторов (5кОм или 15кОм) для увеличения нагрузки датчиков дискретных сигналов;
• источником питания для входных дискретных сигналов типа «сухой контакт»;
• преобразователем сигналов интерфейса – (RS485 или ВОЛС) для связи с АСУ;
• устройством АВР оперативного тока (при наличии двух источников);
• промежуточными реле для управления мощной нагрузкой.

Габаритные размеры шкафа зависят от количества встроенных блоков УСО и согласовываются в карте заказа.
