Экспресс лаборатория ПТК СХТМ

СХТМ представляют собой специализированные информационно-измерительные системы, предназначенные для непрерывного контроля за водно-химическим режимом (ВХР) ХВО, клоагрегатов и турбин всех типов, а также другого оборудования ТЭС и второго контура АЭС.

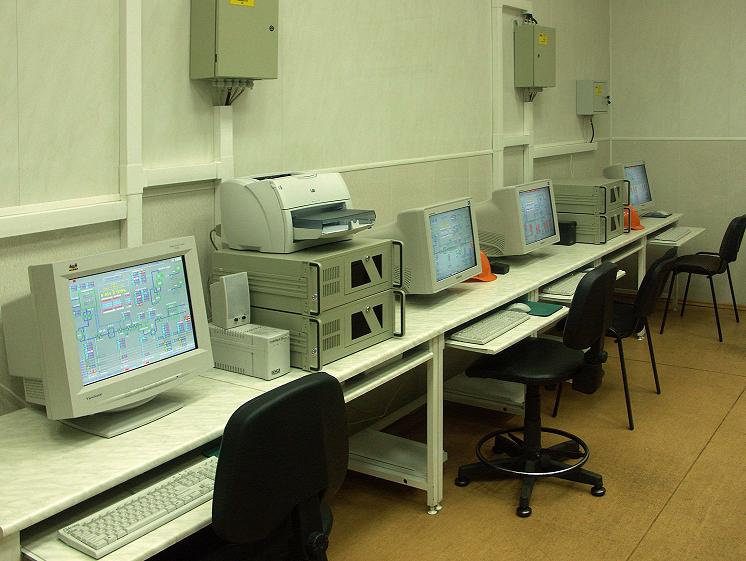

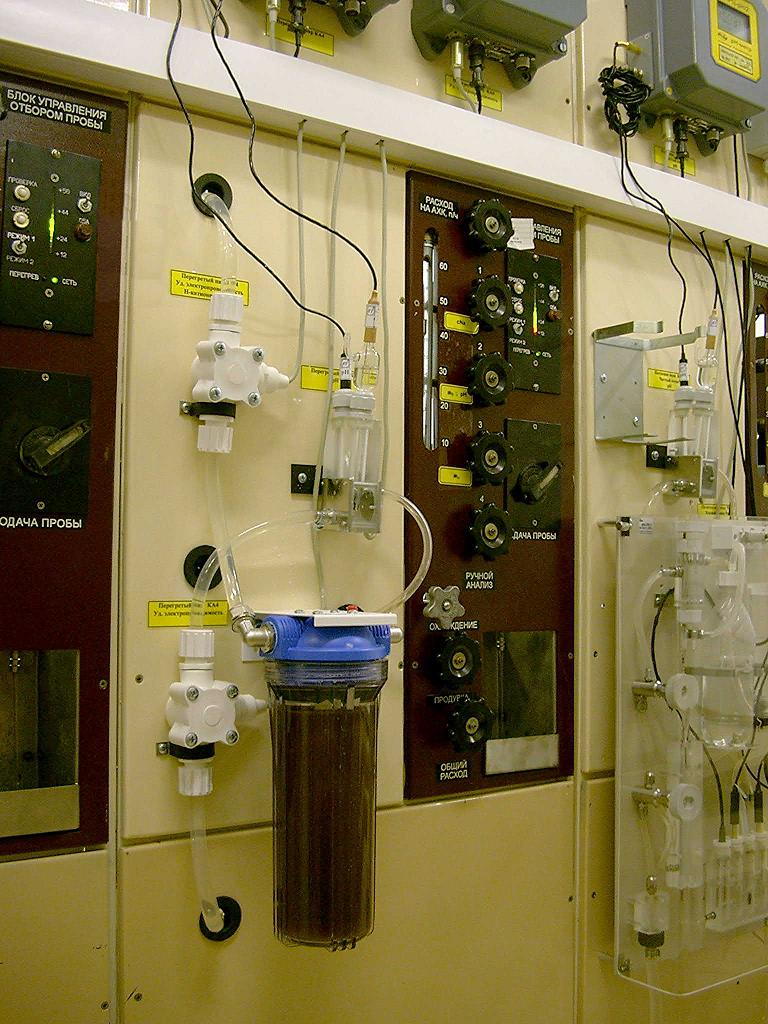

СХТМ построены на основе 2-х параллельно работающих прмышленных ЭВМ, специальных контроллеров, устройств подготовки пробы (УПП) и могут содержать до 128 приборов АХК, установленных на штатных точках пробоотбора и других важных точках контролируемого объекта.

Внедрение СХТМ позволяет существенно снизить повреждаемость и увеличить ресурс основного оборудования ТЭС и АЭС за счет правильного ведения ВХР и оперативного устранения нарушений ВХР.
Экономическая эффективность внедрения СХТМ обусловлена высокой повреждаемостью основного оборудования при нарушениях ВХР (до 50% всех повреждений) при объеме автоматического контроля ВХР не более 20% от общего объема контроля параметров энергетического оборудования.

Системы Автоматического Мониторинга обеспечивают:

- Непрерывный контроль за удельной элетропроводностью (солесодержанием), показателем pH, содержанием кислорода и натрия;
- Возможность ввода данных от ряда датчиков штатной системы АСУ ТП;
- Наглядное оперативное отображение информации на мнемосхемах, в таблицах и на графиках на любой ЭВМ в системе;
- Предупредительную и аварийную сигнализацию при выходе параметров ВХР за заданные границы с выдачей аварийного сигнала на БЩУ;
- Возможность контроля ВХР как в стационарном, так и в пусковом режиме с автоматическим изменением номенклатуры и границ полей допусков датчиков в зависимости от режима работы оборудования;
- Возможность получения расчетным путем косвенных параметров ВХР (например, расчет концентрации аммиака и углекислоты по результатам автоматического измерения УЭП и рН, карбонатного индекса и т.д.);
- Возможность ввода, отображения и анализа результатов экспресс анализов, проводимых обслуживающим персоналом вручную;
- Сохранение информации в течение всего срока эксплуатации СХТМ и возможность анализа ВХР за любой прошедший промежуток времени;
- Распечатку среднесменных и среднесуточных показателей работы ВХР и других отчетных форм в привычном для персонала виде;
- Дружественный интерфейс, позволяющий работать с системой персоналу практически без специальной подготовки;
- Возможность обмена информацией с АСУ ТП и удаленными рабочими местами по локальной сети ТЭС.

Основные преимущества СХТМ:

Высокая надежность и приспособленность к работе в промышленных условиях - это основные преимущества поставляемых нами СХТМ.
Для достижения этих преимуществ использованы следующие основные технические решения:

Применена специально разработанная конфигурация СХТМ, предусматривающая " горячее" резервирование на каждой из двух входящих в систему промышленных ЭВМ всех поступающих данных. Это позволяет сохранять все данные и работоспособность системы в полном объеме, даже при полном выходе из строя одной из ЭВМ.

В основном используются специальные системные модификации приборов автоматического контроля ВХР.

Питание СХТМ, включая приборы АКХ, от источников бесперебойного питания. Питание УПП и приборов АХК безопасным напряжением - 36В.

Использование развитой программно-аппаратной системы контроля достоверности поступающих от приборов данных, базирующейся на анализе автоматически передаваемых приборами телеметрических сигналов и на алгоритмической обработке поступающих данных.

Наличие режима ввода данных ручных экспресс анализов в привычной для персонала форме суточной ведомости и отображение этих данных во всех других режимах работы системы наравне с данными автоматических приборов. Это позволяет перейти со временем на безбумажную технологию работы дежурного персонала.

Осуществляется весь комплекс работ:

- Экспертиза существующего ВХР и разработка рекомендаций по его совершенствованию;

- Проведение предпроектного обследования и выполнение рабочего проекта СХТМ;

- Комплексная поставка заказчику всего необходимого оборудования;

- Разработка специального прикладного программного обеспечения и эксплуатационной документации СХТМ;

- Монтаж и наладка системы на площадке заказчика со сдачей "под ключ"

- Обучение технического персонала;

- Гарантийное и послегарантийное обслуживание, включая периодическую метрологическую калибровку приборов АХК.

Новые решения:

Разработана система автоматического дозирования реагентов в пароводяной тракт (например, аммиака в питательную воду), основанная на применении метода дифференциального кондуктометрического измерения и использования специализированных контроллеров, позволяющая совместно с СХТМ улучшить стабильность параметров ВХР.
