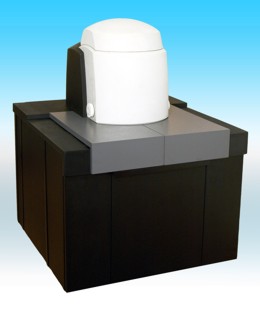

Анализатор давленых изображений
Предназначен для обнаружения, визуализации и
регистрации как давленых, так и частично утраченных изображений
при криминалистической экспертизе различных документов на
бумажных носителях.
ПРИНЦИП
ДЕЙСТВИЯ
Основан на использовании косопадающего света
для формирования теневого изображения, фотографировании теневых
изображений исследуемого объекта при различных азимутальных
углах освещения с установленной дискретностью и сложение
полученных изображений со сдвигом вдоль направления освещения.
Принцип действия анализатора при исследовании поврежденных и
частично утраченных изображений основан на фотографировании
объекта при его освещении диффузным осветителем.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Размеры предметного стола, мм |
210 х 297 |
|
|
|
|
Освещенность фотографируемых объектов, лк:
|
|
|
анализатор с точечным источником света |
не менее 50 |
|
анализатор с коллимированным источником света |
не менее 100 |
|
для диффузного осветителя |
не менее 500 |
|
|
|
|
Угол наклона осветителя
(регулируется в пределах), град. |
от 0 до 15,
дискретность 0,1 |
|
|
|
|
Вращение осветителя вокруг предметного
столика
(регулируется в пределах), град. |
от 0 до 360,
дискретность
от 1 до 90 |
|
|
|
|
Габаритные размеры оптико-механической
системы, мм |
1000х1000х1300 |
|
|
|
|
Масса магнитооптического анализатора, кг |
16 |
|
