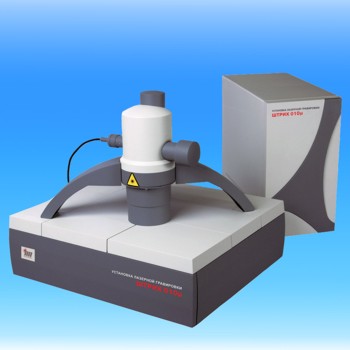

Установка лазерной гравировки Штрих 010 µ

Настольный прибор - установка лазерной гравировки "ШТРИХ 010 µ" предназначена для нанесения высококачественных изображений на различные материалы: резина, пластики, дерево, стекло, камень, керамика, кожа, бумага, картон, пленка, фольга, полимеры, металл с покрытием. Может быть также использована для резки тонких материалов.

Обеспечивает изготовление высококачественных печатей и штампов с разрешением до 2000 dpi, удовлетворяющих требованиям нового ГОСТа (ГОСТ Р 51511-2001 "Печати и штампы с воспроизведением Государственного герба РФ. Форма, размеры и технические требования").

В установке используется иттербиевый импульсный волоконный лазер со средней мощностью излучения до 12 Вт, не требующий водяного охлаждения и обладающий высокой надежностью и долговечностью.

Установка содержит координатный стол, обеспечивающий перемещение обрабатываемой плоской заготовки в пределах поля 150 мм х 210 мм, и оптическую систему (два гальванических сканера и F- объектив), обеспечивающую фокусировку и сканирование лазерного пучка. В основном режиме работы формирование изображения в плоскости обработки осуществляется сканированием светового пятна (в пределах поля 50 мм на 50 мм или меньше) при неподвижном объекте обработки. При гравировании изображения большего размера исходное изображение разбивается на фрагменты, гравирование которых осуществляется последовательно. При этом после завершения обработки каждого из фрагментов изображения координатный стол перемещает заготовку на необходимое расстояние и осуществляется гравирование следующего фрагмента. Погрешность перемещения заготовки не превышает 5 мкм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
