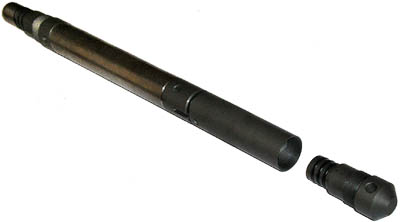

Манометр кабельный с
переключаемой жилой МКПЖ
Назначение
Манометр кабельный с
переключаемой жилой МКПЖ предназначен для
регистрации значений давления в нефтяных и
газовых скважинах и имеет «проходную жилу» и
электромеханический разъём аналогичный разъёму
НКБ 3-36 для подключения ещё одного кабельного
прибора с током питания не менее 200 мА.
Регистрация значений давления производится по
времени на точке (в любом месте, например, на
забое) или в процессе движения прибора по стволу
скважины.
Принцип работы
Подключение прибора
осуществляется по одножильному кабелю. По кабелю
подается питание на прибор и на фоне напряжения
питания от прибора происходит передача данных в
стандарте "Манчестер-2".
При подключении к прибору
другого скважинного оборудования, прибор
является ведущим и управляет подключением к жиле
кабеля этого оборудования.
При питании связки приборов
рабочим током (60±5 мА) происходит передача
данных по кабелю от МКПЖ. При превышении тока
питания 150мА ведущий прибор (МКПЖ) подключает к
жиле кабеля ведомый прибор, который осуществляет
передачу данных в наземное оборудование по
своему протоколу.
При подаче на жилу кабеля
тока 200мА обратной полярности в течении 2±1 сек
ведущий прибор отключает от жилы кабеля ведомый
прибор.
|
Технические
характеристики |
|
Диапазон измерения
давления, Мпа |
0 - 100 |
|
Разрешающая
способность по давлению, Мпа ,не хуже |
0,0035 |
|
Максимальная рабочая
температура окружающее среды, °С |
+125 |
|
Максимальная
потребляемая мощность, мВт |
750 |
|
Габаритные размеры:
- длина, мм, не более
- диаметр, мм, не более |
850
42
|
|
Масса, кг, не более |
6 |
|
Питание прибора -
постоянный ток, мА |
60±5 |
|
Напряжение на входном
разъёме прибора, В |
12±1 |
|
